<문> 방송망을 이용하는 RTK(Real Time Kinematic) 시스템 구성

<답>

1. 개요
ㅇ RTK는 GNSS 기준국의 보정정보를 실시간으로 이동국에 전송하여 cm급 정밀 측위를 구현하는 기술
ㅇ 방송망 RTK는 이동통신망(LTE/5G) 또는 위성방송망을 통해 보정정보를 광역으로 배포하여 다수 사용자의 동시 접속을 지원

2. 방송망 RTK 시스템 구성 및 동작원리

가. 개념

• 방송망 RTK는 기준국, 제어센터, 통신망, 이동국으로 구성된 네트워크 기반 측위 시스템
• 다수의 기준국 데이터를 통합 처리하여 가상기준점(VRS) 또는 FKP(Flächen-Korrektur-Parameter) 방식으로 보정정보 생성

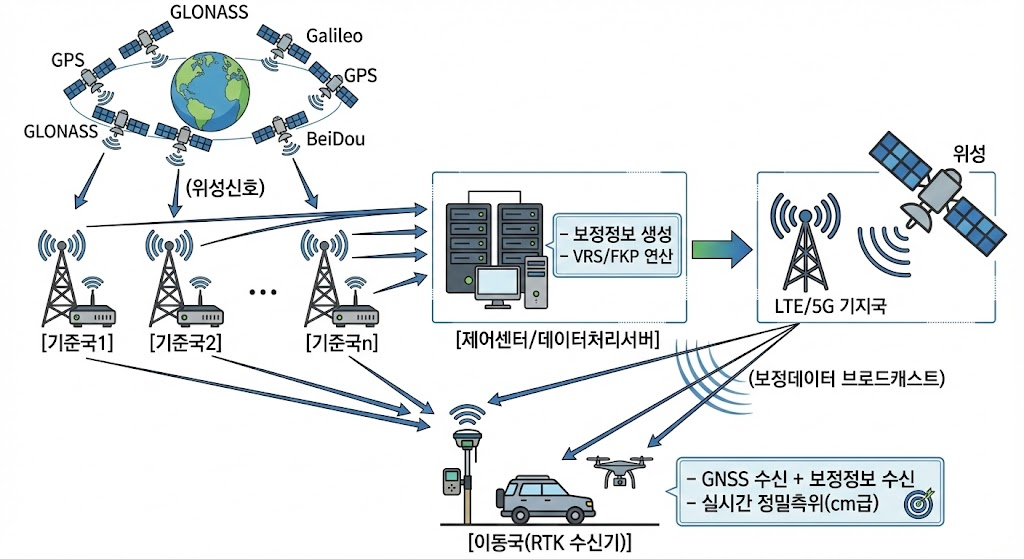

나. 시스템 구성도

• 기준국은 정밀좌표가 확정된 지점에 고정 설치되어 위성신호 오차를 관측
• 제어센터는 다중 기준국 데이터를 융합하여 광역 보정정보를 생성하고 RTCM 등 표준 포맷으로 변환

다. 구성요소

구성요소	기능	비고
기준국	GNSS 관측데이터 수집, 위성궤도/전리층 오차 측정	20~70km 간격 배치
제어센터	네트워크 RTK 연산, VRS/FKP 생성, 데이터 포맷 변환	실시간 처리 필수
방송망	보정정보 일방향 송신, 광역 커버리지 제공	LTE/5G 또는 위성
이동국	GNSS+보정정보 융합, 반송파 위상 측위	cm급 정확도
인증서버	사용자 인증, 과금, 서비스 품질 관리	상용 서비스 시

• 방송망 방식은 단방향 통신으로 이동국이 송신기능 불필요하여 저비용 구현 가능
• VRS 방식은 이동국 위치 기반 가상기준점 생성, FKP는 면보정 파라미터 제공 방식

3. 방송망 RTK와 통신망 RTK 비교

구분	방송망 RTK	통신망 RTK	무선모뎀 RTK
통신방식	단방향(브로드캐스트)	양방향(개별 세션)	양방향(P2P)
동시접속	무제한	제한적(서버 부하)	1:1 통신
커버리지	광역(전국망)	광역(셀룰러망)	협소(10~20km)
지연시간	낮음(0.5~1초)	중간(1~2초)	낮음(0.3초)
구축비용	고(방송인프라)	중(통신망 활용)	저(독립 운영)

4. 활용 분야 및 기술 동향

• 정밀농업(자율주행 트랙터), 드론 측량, 자율주행차 차선유지, 건설기계 자동화, 재난안전(지각변동 모니터링) 등에 활용
• 5G 네트워크 슬라이싱 기반 저지연 보정정보 전송, PPP-RTK 융합 기술로 초기화 시간 단축, 다중 GNSS(GPS/GLONASS/Galileo/BeiDou) 통합으로 가용성 향상 추세

<끝>
