<문> PoE, PoC, EoC 전송 기술

<답>

1. 개요

• PoE, PoC, EoC는 기존 케이블 인프라를 활용하여 전력과 데이터를 동시 전송하는 기술로, 설치 비용 절감 및 운영 효율성 향상을 실현하는 통합 전송 솔루션

2. PoE, PoC, EoC 전송 기술

가. 개념

구분	정의	특징
PoE (Power over Ethernet)	IEEE 802.3af/at/bt 표준 기반, 이더넷 케이블(Cat5e 이상)을 통해 전력(최대 90W)과 데이터를 동시 전송	PSE(Power Sourcing Equipment)에서 PD(Powered Device)로 48VDC 전력 공급, 최대 100m 전송 거리
PoC (Power over Coaxial)	동축 케이블을 통해 전력과 영상 신호를 동시 전송하는 기술, CCTV 등 아날로그/디지털 영상 장비에 활용	12V/24VDC 전력 공급, 최대 500m 이상 장거리 전송 가능, 기존 동축 케이블 인프라 재활용
EoC (Ethernet over Coaxial)	동축 케이블을 통해 이더넷 데이터를 전송하는 기술, 기존 CATV 인프라를 IP 네트워크로 전환	MoCA, HomePNA 등 표준 활용, 최대 2.5Gbps 전송 속도, 동축 케이블의 광대역 특성 활용

나. 구성도 및 동작원리

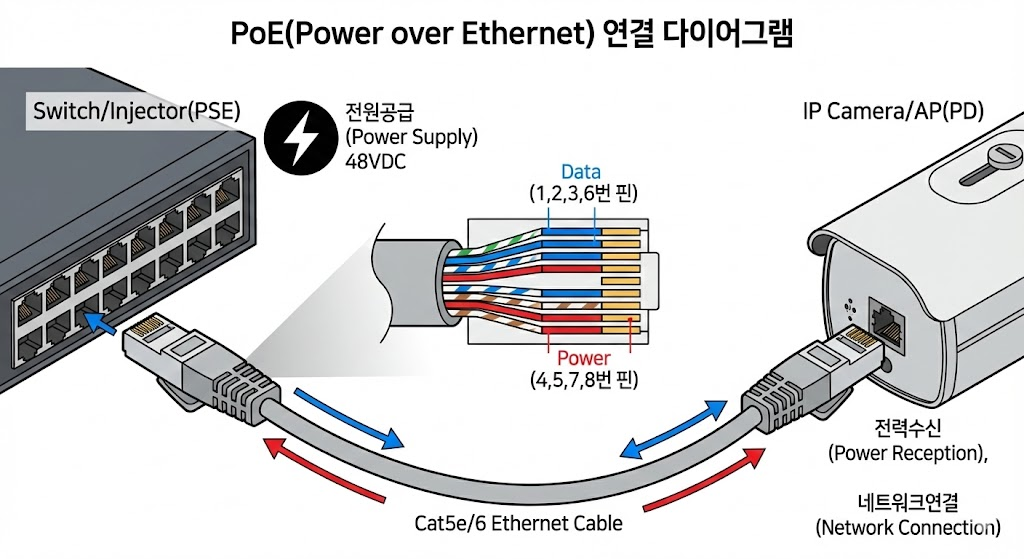

- PoE 시스템 구성도

• PSE가 RJ45 핀을 통해 데이터 페어(1,2,3,6)와 전력 페어(4,5,7,8) 분리 전송
• PD는 PD Controller를 통해 전력 수신 및 데이터 처리, IEEE 802.3 표준 준수

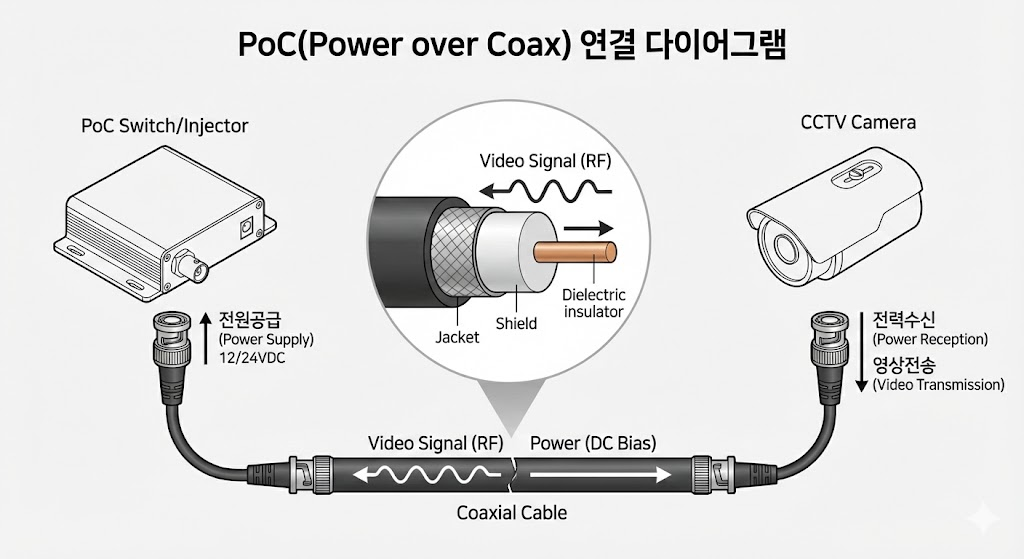

- PoC 시스템 구성도

• 동축 케이블의 중심 도체로 영상 신호(RF), 외부 도체로 DC 전력 동시 전송
• Bias-T 회로를 통해 AC(영상) 및 DC(전력) 신호 분리, 장거리 전송 지원

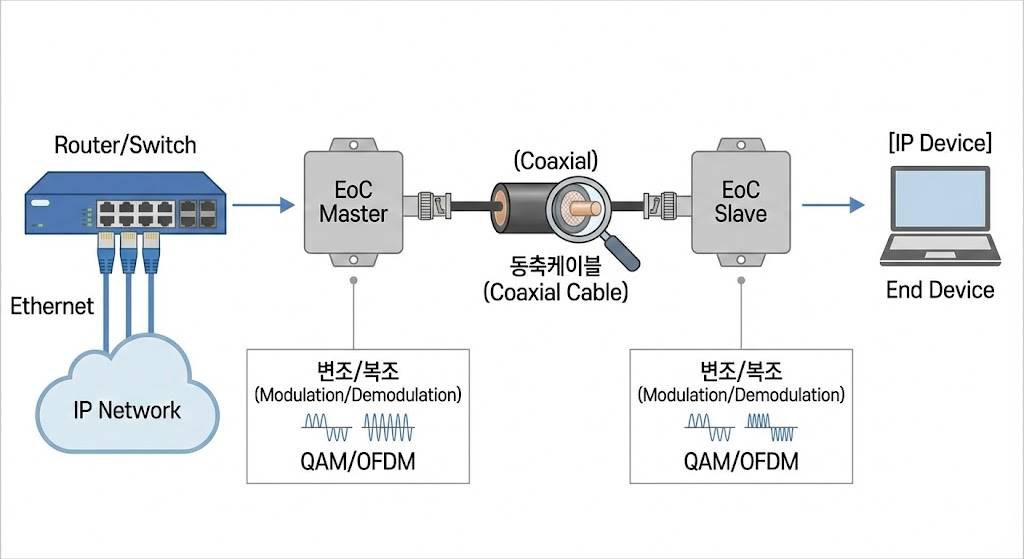

- EoC 시스템 구성도

• EoC Master가 이더넷 프레임을 RF 신호로 변조하여 동축 케이블 전송
•  EoC Slave가 RF 신호를 복조하여 이더넷 신호로 변환, MoCA 2.5 표준 시 2.5Gbps 지원

다. 기술적 특징

구분	PoE	PoC	EoC
전송매체	UTP 케이블(Cat5e 이상)	동축 케이블(Coaxial)	동축 케이블(Coaxial)
전송내용	데이터 + 전력(48VDC)	영상 + 전력(12/24VDC)	이더넷 데이터(전력선택)
전송거리	최대 100m	최대 500m 이상	최대 300m
전송속도	10/100/1000Mbps	아날로그/HD-TVI 대역폭	최대 2.5Gbps(MoCA 2.5)
표준	IEEE 802.3af/at/bt	비표준(제조사 독자)	MoCA, HomePNA
주요용도	IP 카메라, AP, VoIP 폰	CCTV, 아날로그 카메라	IPTV, 홈네트워크

• PoE는 표준화된 전력 공급으로 다양한 IP 장비 호환성 확보
• PoC는 기존 동축 케이블 인프라 활용으로 재시공 비용 절감
• EoC는 동축 케이블의 광대역 특성으로 고속 데이터 전송 가능

3. PoE, PoC, EoC 기술 비교

구분	PoE	PoC	EoC
케이블타입	UTP(8핀 RJ45)	동축(BNC/F타입)	동축(BNC/F타입)
전송방식	디지털(Ethernet)	아날로그/디지털(영상)	디지털(Ethernet over RF)
전력공급	48VDC(최대 90W)	12/24VDC(최대 30W)	선택적(별도 전원)
표준화	IEEE 802.3 표준	제조사별 상이	MoCA/HomePNA 표준
적용분야	IP 기반 스마트빌딩	레거시 영상보안	CATV/홈네트워크 전환

• PoE는 IP 융합 환경의 표준 솔루션, PoC는 기존 시설 유지보수 최적화
• EoC는 동축 인프라의 IP 네트워크 전환 핵심 기술

4. 활용 및 기술 동향

가. 활용 분야

• (PoE) IoT 센서, 스마트 조명, 무선 AP, IP 카메라 등 스마트빌딩 통합 전원 솔루션
• (PoC) 기존 아날로그 CCTV의 HD-TVI/AHD 업그레이드, 장거리 영상 전송
• (EoC) 아파트/호텔 IPTV 구축, CATV 망의 양방향 인터넷 서비스 제공

나. 기술 발전 방향

• (PoE++) IEEE 802.3bt 기준 최대 100W 전력 공급으로 LED 조명, PTZ 카메라, 디지털 사이니지 확대
• (PoC 고도화) 4K/8K 영상 전송 지원, PoE와 PoC 통합형 하이브리드 시스템 등장
• (EoC 진화) MoCA 3.0 표준(10Gbps), 5G 백홀 연동, Wi-Fi 6E와 동축 케이블 융합 솔루션 개발

<끝>
