<문> FTTH(Fiber To The Home) 헤드엔드(Headend)에 적용되는 OLT(Optical Line Terminal)의 개념, 핵심기술 및 설치 시 고려사항을 설명

<답>

1. 개요

ㅇ OLT(Optical Line Terminal)는 FTTH 네트워크 헤드엔드에 위치하여 PON(Passive Optical Network) 시스템의 중앙 집중식 광 전송 장비로, 다수의 ONT/ONU를 통합 관리하며 상위 네트워크와 가입자를 연결하는 핵심 장비임
ㅇ 광신호 송수신, 대역폭 할당, QoS 제어 기능을 통해 효율적인 가입자망 운영 및 Triple Play 서비스(음성, 데이터, 영상) 제공을 가능하게 하는 차세대 광통신 인프라의 핵심 구성요소임

2. OLT의 개념 및 핵심 기술

가. OLT의 개념

ㅇ OLT는 통신사업자의 중앙국(CO) 또는 전송망 노드에 설치되어 PON 네트워크의 광 분배망(ODN)과 백본 네트워크 간 인터페이스 역할 수행
ㅇ 하향(Downstream)은 TDM(Time Division Multiplexing) 방식으로 1:N 브로드캐스트하며, 상향(Upstream)은 TDMA(Time Division Multiple Access) 방식으로 다중 ONU 신호를 수신·통합 처리
ㅇ GPON(ITU-T G.984), XG-PON(G.987), XGS-PON(G.9807), NG-PON2(G.989) 등 표준 프로토콜 지원으로 전송속도 및 분기비(Split Ratio) 확장 가능

나. OLT 개념도 및 동작원리

ㅇ OLT 내부는 제어모듈(Control Module), 서비스모듈(Service Module), PON 인터페이스 카드로 구성
ㅇ 하향: 1490nm(데이터) + 1550nm(RF Video) 파장으로 TDM 브로드캐스트 전송
ㅇ 상향: 1310nm 파장으로 각 ONU가 할당된 타임슬롯에 TDMA 방식 전송
ㅇ DBA(Dynamic Bandwidth Allocation) 엔진이 실시간 트래픽 분석하여 ONU별 대역폭 동적 할당
ㅇ Ranging 프로토콜로 각 ONU와의 거리 측정 및 타이밍 동기화 수행하여 충돌 방지

다. OLT 핵심 기술

구분	기술	세부 설명
광송수신 기술	WDM(Wavelength Division Multiplexing)	단일 광섬유에서 상·하향 다중 파장(1310/1490/1550nm) 동시 전송으로 대역 효율성 극대화
대역폭 관리	DBA(Dynamic Bandwidth Allocation)	ONU별 실시간 트래픽 모니터링 후 유휴 대역 재분배로 네트워크 효율 향상 (SR-DBA, NSR-DBA 방식)
QoS 제어	T-CONT/GEM Port 매핑	서비스별 우선순위(Voice>Video>Data) 기반 트래픽 분류 및 보장대역 할당
보안 기술	AES 128bit 암호화	하향 트래픽 브로드캐스트 시 ONU별 고유키 암호화로 데이터 보안 강화
OAM 기능	OMCI(ONT Management Control Interface)	ONU 원격 설정·모니터링·장애관리를 위한 표준 관리 채널 제공

ㅇ GPON은 2.488Gbps(하향)/1.244Gbps(상향), XGS-PON은 10Gbps(대칭) 전송속도 지원하며, 최대 20km 전송거리 및 1:64 ~ 1:128 분기비 구현 가능

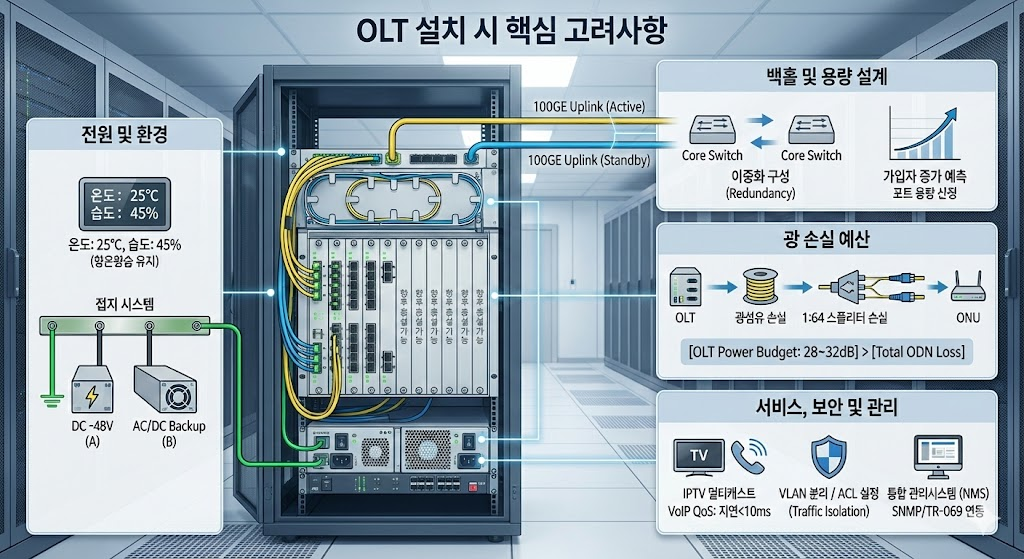

3. OLT 설치 시 고려사항

ㅇ 용량 설계: 가입자 증가 예측 기반 포트 용량 산정(Active 가입자당 평균 대역폭 × 오버서브스크립션 비율), 향후 카드 증설 가능한 샤시 선정 필요
ㅇ 전원 및 환경: 이중화 전원(DC -48V 또는 AC) 구성, 항온항습 환경(0~45℃) 유지, 19인치 랙 마운트 및 접지 시스템 확보
ㅇ 광 손실 예산: ODN 구간 총 손실(광섬유 손실 + 스플리터 손실 + 커넥터 손실)이 OLT 광 파워 버짓(28~32dB) 이내 설계
ㅇ 백홀 연동: 10GE/100GE 업링크 용량 확보, 코어망 라우터/스위치와 이중화 구성으로 단일 장애점 제거
ㅇ 보안 및 관리: VLAN 분리, ACL 설정을 통한 가입자 트래픽 격리, SNMP/TR-069 기반 통합 관리시스템 연동
ㅇ 서비스 요구사항: IPTV 멀티캐스트, VoIP QoS 파라미터(지연 <10ms, 지터 <1ms) 충족 확인

4. OLT vs ONU 비교

구분	OLT(Optical Line Terminal)	ONU(Optical Network Unit)
설치 위치	통신사업자 중앙국(CO/헤드엔드)	가입자 댁내 또는 건물 MDF
역할	PON 네트워크 집중 제어 및 상위망 연동	광신호를 전기신호로 변환하여 단말 연결
포트 구성	다중 PON 포트(최대 수백~수천 ONU 수용)	단일 PON 포트 + 이더넷/POTS 포트
프로토콜 기능	Master(DBA, Ranging, 암호화 키 생성)	Slave(OLT 명령 수행, 상태 보고)
전원 및 관리	이중화 전원, 중앙집중식 NMS 관리	단일 전원, OLT를 통한 원격 관리(OMCI)

5. 기술 동향

ㅇ 50G-PON 표준화: IEEE/ITU-T에서 25G/50G-PON(상향 25Gbps/하향 50Gbps) 표준 진행 중으로, 8K 영상·클라우드 게이밍 등 초고속 서비스 대응
ㅇ 가상화(vOLT): SDN/NFV 기반 가상 OLT 구현으로 중앙국 장비 통합 및 운영비 절감, 클라우드 기반 탄력적 자원 할당 실현
ㅇ AI 기반 운영: 머신러닝 알고리즘 적용 DBA로 트래픽 패턴 학습·예측, 사전 장애 탐지 및 자동 복구 기능 강화되어 무인 운영 환경 구축 추세

<끝>
