<문> 차량검지기(Vehicle Detection System) 구성 및 기술 유형별 장단점

<답>

1. 개요

• 차량검지기는 도로상의 차량 존재, 통행량, 속도, 점유율 등을 자동으로 감지하는 ITS 핵심 인프라
• 교통정보 수집, 신호제어, 과금시스템 등에 활용되며, 루프, 영상, 레이더, 초음파 등 다양한 기술로 구현

2. 차량검지기 구성 및 핵심기술

가. 개념

• 센서부(차량 감지), 신호처리부(데이터 변환/분석), 통신부(정보 전송), 제어부(시스템 관리)로 구성
• 실시간 교통정보 수집·처리·전송을 통해 교통관리 최적화 및 안전성 향상 실현

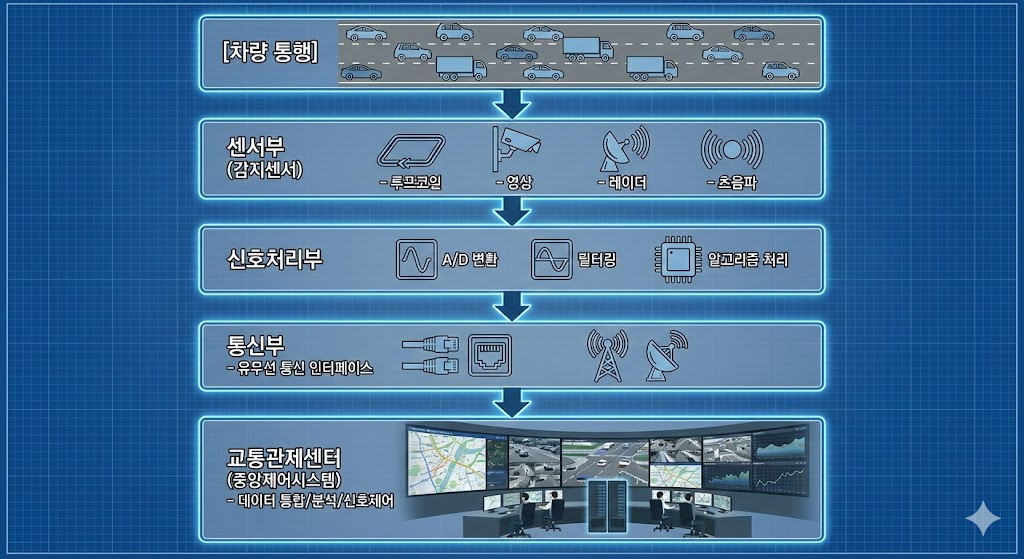

나. 차량검지기 시스템 구성

• 센서부에서 감지된 차량정보는 신호처리부에서 디지털화되고, 통신부를 통해 관제센터로 전송되어 교통류 분석 및 신호최적화에 활용

다. 기술적 특징

구분	기능	설명
차량감지	존재검지	특정 구간 내 차량 유무 판단
교통량측정	통행량 계수	단위시간당 통과 차량 수 집계
속도측정	주행속도 산출	구간 통과시간 기반 속도 계산
점유율측정	도로점유시간	차량이 검지구역 점유한 시간 비율
차종분류	차량종별 구분	승용차, 버스, 화물차 등 분류

• 실시간 교통정보는 가변정보판(VMS) 표출, 적응형 신호제어, 돌발상황 감지 등에 즉시 활용

3. 차량검지기 기술 유형별 장단점

가. 차량검지기 기술유형 및 원리

ㅇ 차량검지기는 루프, 영상, 레이더, 초음파, 지자기 등 다양한 기술방식으로 구현되며 각각 고유한 장단점 보유
ㅇ 설치환경, 정확도 요구수준, 예산, 유지보수 여건 등을 고려하여 최적 기술 선정 필요

나. 차량검지기 기술유형별 주요 기능

구분	검지방식	측정항목	정확도	설치위치
루프검지기	전자유도 변화	통행량, 속도, 점유율	95% 이상	도로 매설
영상검지기	영상 패턴인식	통행량, 속도, 차종, 사고	85~90%	노측 지주
레이더검지기	전파 도플러 효과	속도, 거리, 존재	90% 이상	노측/상부
초음파검지기	음파 반사시간	존재, 거리	80~85%	노측/상부
지자기검지기	지자기장 변화	통행량, 속도, 점유율	90% 이상	도로 매설

다. 차량검지기 기술유형별 장단점

구분	루프검지기	영상검지기	레이더검지기	초음파검지기	지자기검지기
장점	고정확도, 검증된 기술, 차로별 정밀검지, 환경영향 無	다차로 동시검지, 사고감지 가능, 차종분류 우수, 설치 유연	전천후 작동, 고속 측정, 장거리 감지, 유지보수 용이	저렴한 비용, 간편한 설치, 소형 경량, 이동식 가능	무선 통신, 간편 설치, 배터리 장수명, 정확도 우수
단점	도로 굴착 필수, 높은 설치비용, 보수 시 교통통제, 파손 취약	기상·조도 영향, 그림자·조명 오류, 카메라 오염, 야간 성능저하	고가 장비, 전원공급 필수, 다차로 시 다수 설치, 간섭 가능	온도·기상 영향, 짧은 감지거리, 정확도 제한, 오검지 발생	금속물체만 감지, 차종분류 어려움, 초기 캘리브레이션 필요
적용분야	고속도로 본선, 톨게이트, 신호교차로 정밀제어	도심 교차로, CCTV 통합, 사고자동감지, 불법주정차 단속	고속도로 속도측정, 과속단속, LOS 검지, 터널 입출구	주차장 만/공차 감지, 임시 교통조사, 소규모 도로	교차로 신호제어, 자전거도로, 스마트시티 IoT 연계
유지보수	어려움(도로 재굴착)	용이(렌즈 청소, 각도 조정)	용이(장비 점검, SW 업데이트)	용이(센서 교체, 각도 조정)	매우 용이(무선 원격관리)
수명	5~7년(포장 파손 시 단축)	5~10년(카메라 교체)	7~10년(전자부품 수명)	3~5년(센서 열화)	5~10년(배터리 수명)

4. 차량검지기 기술 유형별 장단점 비교

구분	루프검지기	영상검지기	레이더검지기	초음파검지기	지자기검지기
감지방식	전자유도 변화	영상 패턴인식	전파 반사	음파 반사	지자기장 변화
정확도	매우 높음(95%↑)	높음(85~90%)	높음(90%↑)	중간(80~85%)	높음(90%↑)
설치비용	고가(도로굴착)	중간(카메라설치)	중고가(장비가격)	저가(간편설치)	저가(매립형)
유지보수	어려움(파손시 도로굴착)	용이(청소/각도조정)	용이(장비점검)	용이(센서교체)	매우 용이(무선)
환경영향	없음(매립)	높음(기상/조도)	낮음(전천후)	중간(기온영향)	거의 없음(매립)

• 교통량, 속도, 정확도 요구수준, 설치환경(도심, 고속도), 예산규모, 유지보수 인력, 기상조건, 확장성 등 종합 고려하여 최적 기술 선정 필요

5. 차량검지기 활용 및 기술 동향

• 고속도로 하이패스, 도심 교차로 신호제어, 주차관리시스템, 버스정보시스템(BIS), 혼잡통행료 징수 등 ITS 전반
• AI 영상분석 기반 다목적 검지, LiDAR 융합형 3D 검지, V2X 통신 연계 협력검지, 엣지컴퓨팅 기반 실시간 처리, 클라우드 기반 빅데이터 분석, 자율주행 인프라 연계로 진화 중

<끝>
