<문> ERPS(Ethernet Ring Protection Switching) v1과 v2의 차이점

<답>

1. 개요

• ERPS(Ethernet Ring Protection Switching, ITU-T G.8032)는 Layer 2 링 토폴로지에서 루프 방지 및 50ms 이내 고속 링 복구를 제공하는 이더넷 보호 프로토콜임
• ERPSv1(2008)은 단일 링 보호에 집중하고, ERPSv2(2010)는 v1과 완벽한 호환성을 유지하면서 다중 링, 다중 인스턴스, 비복귀 스위칭 등 확장 기능을 제공함

2. ERPS의 기본 구조 및 동작 원리

가. 개념

• RAPS(Ring Auto Protection Switching) PDU를 활용한 링 상태 감시 및 자동 보호 전환 메커니즘
• RPL(Ring Protection Link) Owner, RPL Neighbor(v2), 일반 포트 역할 정의로 논리적 루프 차단

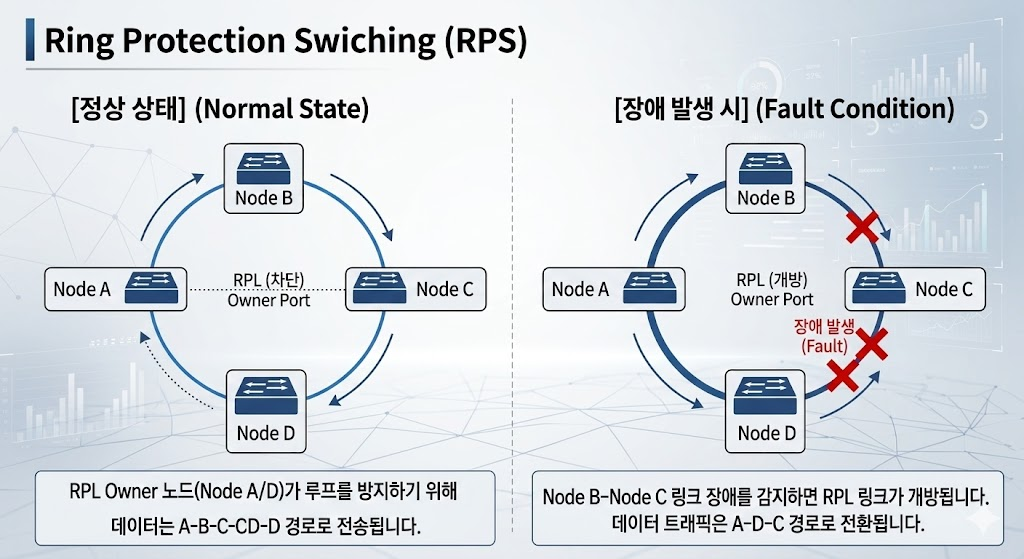

나. 개념도

• RPL Owner 포트는 정상 상태에서 차단되어 루프 방지
• 링크 장애 감지 시 자동으로 RPL 개방하여 통신 경로 복구
• RAPS 메시지 전송으로 전체 노드에 FDB(Forwarding Database) 플러시 지시

다. 기술적 특징

구분	내용
고속 복구	링크 장애 시 50ms 이내 자동 전환으로 서비스 연속성 보장
루프 방지	RPL 포트 차단으로 브로드캐스트 스톰 방지
자동 감시	RAPS PDU 주기적 전송으로 링 상태 실시간 모니터링
복귀/비복귀	장애 복구 후 원상복귀(Revertive) 또는 유지(Non-revertive) 선택 가능
확장성	다중 링 연결(Sub-ring, Ladder) 토폴로지 지원(v2)

• v1은 Revertive 방식만 지원하며 단일 ERP 인스턴스로 제한됨

3. ERPSv1 및 ERPSv2 비교

구분	ERPSv1 (G.8032 2008)	ERPSv2 (G.8032 2010)
지원 토폴로지	단일 링(Single Ring)만 지원	다중 링, Sub-ring, Ladder 토폴로지 지원
ERP 인스턴스	단일 인스턴스만 운용	다중 ERP 인스턴스 동시 운용 가능
스위칭 방식	Revertive(복귀) 방식만 지원	Revertive/Non-revertive 모두 지원
FDB 플러시	기본 플러시 메커니즘	최적화된 플러시 메커니즘, 효율성 향상
제어 명령	기본 보호 전환	Forced/Manual Switch, Clear 명령 추가

4. 활용 및 기술 동향

• 캐리어급 이더넷 백본 네트워크, 산업용 네트워크, 스마트그리드 등에서 높은 가용성이 요구되는 환경에 적용됨​
• v2는 v1과 완전 호환되므로 모든 장비가 v1/v2 동시 지원 시 v2 구성 권장되며, SDN 환경에서 프로그래밍 가능한 네트워크 복원력 제공을 위한 표준으로 발전 중임

<끝>
