1. 개요
ㅇ 2진 FSK는 디지털 신호 0과 1에 따라 반송파의 주파수를 다르게 변화시켜 정보를 전송하는 디지털 변조 방식으로, 진폭과 위상은 일정하고 주파수만 변화
ㅇ 0 전송 시 낮은 주파수(fc-Δf), 1 전송 시 높은 주파수(fc+Δf)의 반송파를 사용하며, ASK보다 잡음에 강하고 PSK보다 구현이 단순하여 저속 데이터 통신 및 모뎀에 활용
2. 대역폭 및 BER(Bit Error Rate) 특성
가. 대역폭 특성
ㅇ 개념: FSK 신호의 대역폭은 카슨의 법칙(Carson's Rule)에 따라 주파수 편이(Δf)와 비트율(Rb)에 의해 결정
- 대역폭(BW) = 2(Δf + Rb) = 2(Δf + 1/Tb)로 계산되며, 주파수 편이가 클수록 대역폭 증가
- M진 FSK의 경우 심볼 수(M) 증가 시 최소 주파수 대역(M/T)이 크게 증가하여 스펙트럼 효율 저하

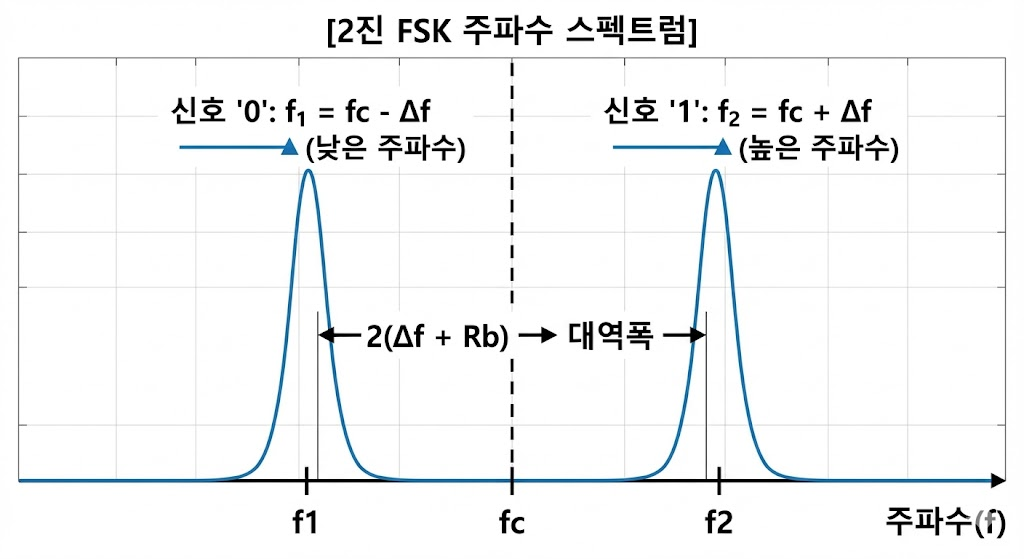

ㅇ 주파수 스펙트럼
- f1과 f2 간 주파수 간격(2Δf)이 클수록 직교성 확보에 유리하나 대역폭 증가
- 베이스밴드 대역폭 Rb가 변조 후 2Rb로 확대되는 양측파대 특성 보유
나. BER 특성
| 구분 | 비동기(Non-coherent) | 검파동기(Coherent) | 비고 |
| BER 수식 | Pe = 0.5 × exp(-Eb/2N0) | Pe = 0.5 × erfc(√(Eb/2N0)) | Eb: 비트당 에너지 |
| 성능 | 동기 검파 대비 약 3dB 열화 | 최적 성능 제공 | SNR 대비 우수 |
| 직교성 요구 | 완화됨 | Δf ≥ Rb/2 필요 | 심볼간 직교성 만족 시 성능 향상 |
| 구현 복잡도 | 낮음 | 높음 | 반송파 복원 필요 여부 |
| 적용 분야 | 저속 데이터 통신 | 고품질 통신 시스템 | - |
- FSK는 ASK 대비 전송 성능 우수하나 PSK 대비 BER 성능은 다소 열위
- 직교성 조건(Δf = n/(2T), n은 정수) 만족 시 BER 성능 최대 20배 향상 가능
3. 2진 변조기 구조 및 특징
가. 2진 FSK 변조기 구조 및 동작원리
ㅇ 개념: 2진 FSK 변조기는 디지털 입력 '0'과 '1'에 대응하여 2개의 이산 주파수(f1, f2)를 갖는 반송파로 전환하는 장치로, 위상 연속성에 따라 위상 비동기(NCP-FSK)와 위상 동기(CP-FSK) 방식으로 구분
- '1'은 mark 주파수, '0'은 space 주파수로 표현되며, 진폭과 위상은 일정하고 주파수만 변화
- 저속 데이터 전송(1,200bps 이하)에 주로 사용되며, 레벨 변동에 강한 특성 보유

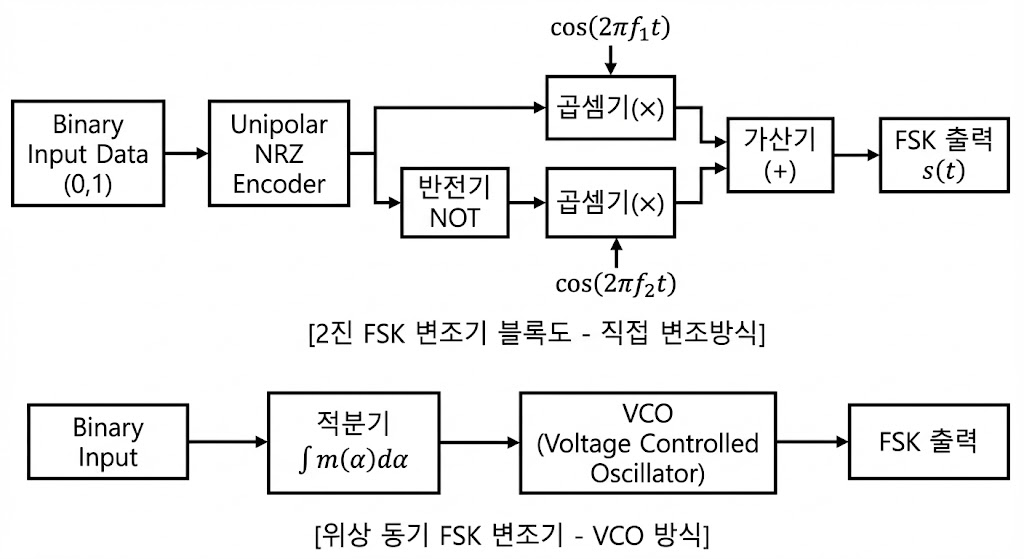

ㅇ 변조기 구성도
- 직접 변조: 2개 독립 발진기를 스위칭하여 주파수 전환, 위상 불연속 발생 가능
- VCO 방식: 베이스밴드 신호를 적분 후 VCO에 입력하여 위상 연속성 보장, s(t)=Ac·cos(2πfct + Df∫m(α)dα) 형태
나. 변조기 특징
| 구분 | 위상 비동기 FSK | 위상 동기 FSK | 비고 |
| 구조 | 여러 발진기 스위칭 방식 | VCO + 적분기 구조 | PLL 방식 포함 |
| 위상 특성 | 심볼 경계에서 위상 불연속 | 위상 연속성 보장 | CP-FSK가 스펙트럼 효율 우수 |
| 주파수 대역폭 | 고주파 성분 많음, 대역폭 넓음 | 대역폭 효율적 | NCP-FSK 대비 20~30% 개선 |
| 구현 복잡도 | 낮음 (간단한 스위칭 회로) | 중간 (적분기+VCO 필요) | 저속 통신은 NCP 선호 |
| 주파수 정확도 | 발진기 안정도 의존 | VCO 제어로 정밀 조정 가능 | - |
| 잡음 특성 | 진폭 변동에 강인 | 동일 | 포락선 일정 유지 |
| 응용 분야 | 저속 모뎀(300~1,200bps) | MSK, GMSK 등 개선형 FSK | 무선호출, 단거리 무선 |
- 2진 FSK는 포락선 진폭이 일정하여 비선형 증폭기 사용 가능, S/N비 우수
- M진 FSK(M>2)로 확장 시 많은 주파수 필요로 스펙트럼 특성 저하
4. 2진 FSK 복조기 구조 및 검파 방식
가. 개념
ㅇ 2진 FSK 복조기는 수신된 FSK 신호에서 원래 디지털 데이터('0' 또는 '1')를 복원하는 장치로, 비동기 검파와 동기 검파 방식 모두 적용 가능
- 비동기 검파는 위상 정보 없이 주파수 변별로 복조, 동기 검파는 반송파 위상 동기화 필요
- FSK는 ASK와 달리 복조 시 비동기 검파로도 양호한 성능 확보 가능

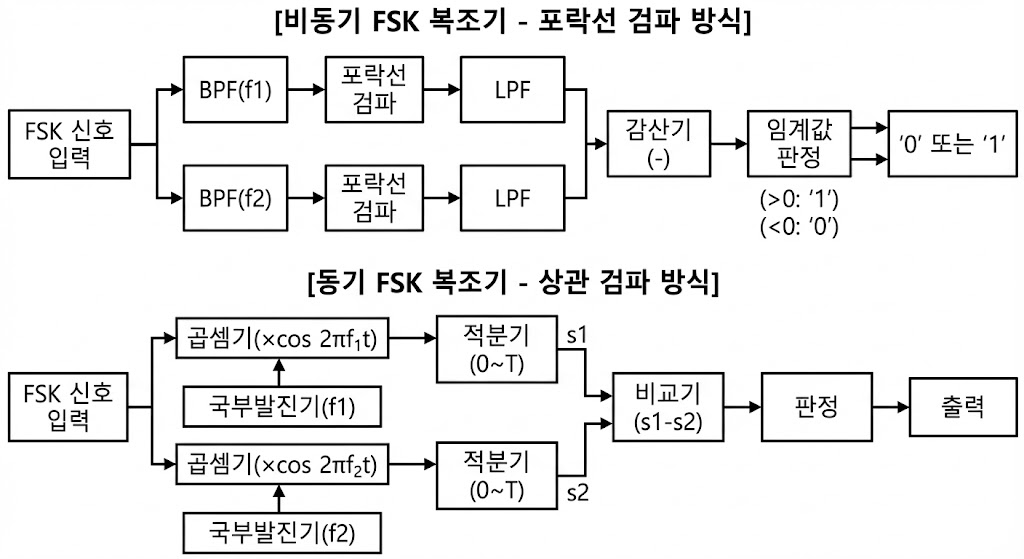

나. 복조기 구조 및 특징
- 비동기: f1, f2 각각의 BPF로 분리 후 포락선 검파, 출력 차이로 판정
- 동기: 2개 상관기로 f1, f2 성분 각각 추출 후 비교, s1>s2이면 '1' 판정
ㅇ 복조기 특징
| 구분 | 비동기 검파 방식 | 동기 검파 방식 | 비고 |
| 핵심 구성 | BPF + 포락선 검파 + 감산기문) 이통통신 전파환경 대책(서술형) | 곱셈기 + 적분기 + 비교기문) 이통통신 전파환경 대책(서술형) | FM 복조 회로 활용 가능 |
| 위상 동기화 | 불필요 (위상 정보 미사용 | 필수 (f1, f2 국부발진기 동기) | 비동기가 구현 간단 |
| BER 성능 | Pe=0.5×exp(-Eb/2N0) | Pe=0.5×erfc(√(Eb/2N0)) | 동기 검파가 약 3dB 우수 |
| 대역폭 효율 | 낮음 (넓은 BPF 필요) | 높음 (동기 검파 최적) | - |
| 구현 복잡도 | 낮음 (정합필터 불필요 | 높음 (반송파 복원 회로) | 저속 통신은 비동기 선호 |
| 직교성 요구 | 완화됨 | Δf≥Rb/2 조건 필요j | 직교성 만족 시 BER 개선 |
| 적용 분야 | 저속 모뎀(300~1,200bps) | 고품질 디지털 통신 | 비동기가 일반적 |
- 2진 FSK는 ASK와 달리 비동기 검파로도 실용적 성능 확보 가능하여 저속 통신에 유리
- 동기 검파는 2개의 상관기(coherent detector) 구조로 f1, f2 각각 최적 검파 후 비교 판정 수행
5. 활용 및 기술 동향
ㅇ 비동기 복조기는 포락선 검출기와 대역통과필터를 이용하여 f1, f2 에너지를 각각 검출 후 감산기로 비교 판정하며, 동기 복조기는 반송파 복원 후 곱셈기와 적분기를 통해 상관 검파 수행
ㅇ 최근 다중경로 환경에서 결합 이득을 높이기 위한 다중경로 결합 FSK 기법과 MSK/GMSK 등 위상 연속 FSK 기법이 수중통신, IoT, 위성통신에서 활용되며, 직교성 기반 BER 개선 연구가 활발히 진행 중
