<문> PCM 변조에서 양자화 비트 수(n)와 신호 대 잡음비(SNR)의 관계인 6dB 법칙(Rule)

<답>

1. 개요

ㅇ PCM(Pulse Code Modulation) 양자화에서 6dB 법칙: 양자화 비트 수 1bit 증가시 SNR이 6dB(4배) 개선되는 원리
ㅇ S/Nq = 6n + 1.8 [dB] 수식으로 표현되며, 디지털 통신 시스템 설계의 핵심 파라미터로 활용됨

2. 6dB 법칙(Rule)의 개념 및 원리

가. 개념

ㅇ PCM 시스템에서 양자화 비트 수(n)가 1bit 증가할 때마다 신호 대 양자화 잡음비(SNR)가 6dB씩 개선되는 법칙

ㅇ 3dB는 2배 개선을 의미하므로, 6dB는 신호 품질이 4배 향상됨을 나타냄​

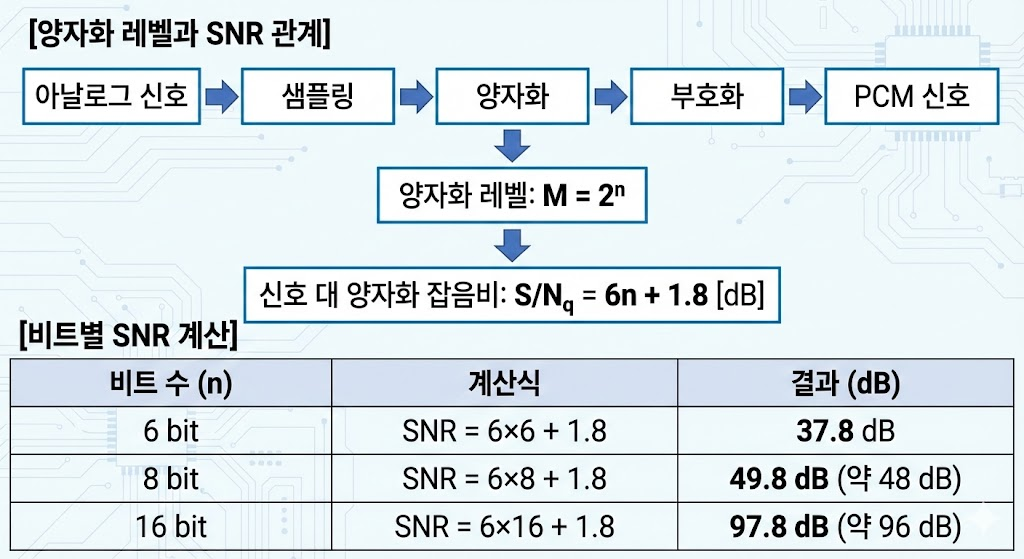

나. 수식 및 개념도

- 양자화 스텝 수 M이 2배 증가(1bit 증가)할 때마다 양자화 잡음 전력은 1/4로 감소하여 SNR이 6dB 향상됨

다. 기술적 특징

구분	내용
SNR 개선율	1 bit 증가당 6dB (4배) 개선
양자화 레벨	M = 2^n (n: 비트 수)  ​
양자화 잡음 전력	Nq = Δ²/12 (Δ: 양자화 스텝폭) ​
이론적 SNR	SNR = 1.76 + 6.02n [dB] (정확한 수식)  ​
실용 SNR	SNR = 1.8 + 6n [dB] (근사 수식)

- 비트 수 증가는 대역폭 증가를 동반하지만 SNR 개선 효과가 큼 (예: 6bit→8bit로 변경시 대역폭 33% 증가, SNR 12dB 개선)

3. PCM SNR 개선 방법 비교

구분	양자화 비트 수 증가	오버샘플링	비선형 양자화	컴팬딩	델타 변조
SNR 개선율	1bit당 6dB ​	샘플링 주파수 2배당 3dB  ​	신호 특성별 최적화	약신호 영역 개선 ​	단순화, 낮은 SNR
대역폭	증가 (1bit당 비례) ​	증가 (샘플링율 비례)	동일 유지	동일 유지	감소
구현 복잡도	낮음	중간	높음	중간	낮음
적용 분야	고품질 오디오(16/24bit)	Sigma-Delta ADC	음성압축(A-law, μ-law)	전화시스템	저속 데이터 전송
비용 효율성	중간	낮음(고속 필요)	높음	높음	높음

4. 활용 및 기술 동향

ㅇ (주요 활용 분야) CD(16bit, 96dB SNR), DVD Audio(24bit, 144dB SNR), 5G 무선통신의 ADC 설계, 고품질 음성/영상 전송 시스템
ㅇ (기술 동향) AI 기반 적응형 양자화, 저전력 고해상도 ADC 개발, Delta-Sigma 변조와 결합한 하이브리드 방식, 양자 통신 시스템의 양자화 오차 최소화 연구 진행 ​

<끝>
