1. 개요
ㅇ MER(Modulation Error Ratio, 변조오류율)은 디지털 변조 신호에서 이상적인 심볼 전력 대 오류 전력의 비율로, 디지털 방송 송수신기의 성능을 정량화하는 핵심 품질 지표임
ㅇ 이는 아날로그 시스템의 SNR에 상응하는 디지털 신호 측정치로서, 잡음, 왜곡, 간섭 등 모든 신호 손상을 포괄하여 측정함
2. MER의 정의와 지표의 중요성
가. MER의 정의
ㅇ 성좌도(Constellation Diagram)상에서 벡터 크기의 실효값과 오류 크기 실효값의 비율
ㅇ 이상적인 벡터 크기의 제곱과 오류 벡터 크기의 제곱의 비율로 표현
ㅇ 복조된 디지털 신호의 측정치로서 QAM 등 디지털 변조 시스템에 적용
나. MER 측정 수식 및 표현
ㅇ MER(dB) = 10log(평균심볼전력/평균에러전력)
ㅇ dB 단위로 표시하며, 값이 클수록 신호 품질 우수
ㅇ 디지털 신호의 잡음 오염 및 왜곡 정도를 나타내는 로그 스케일 측정값

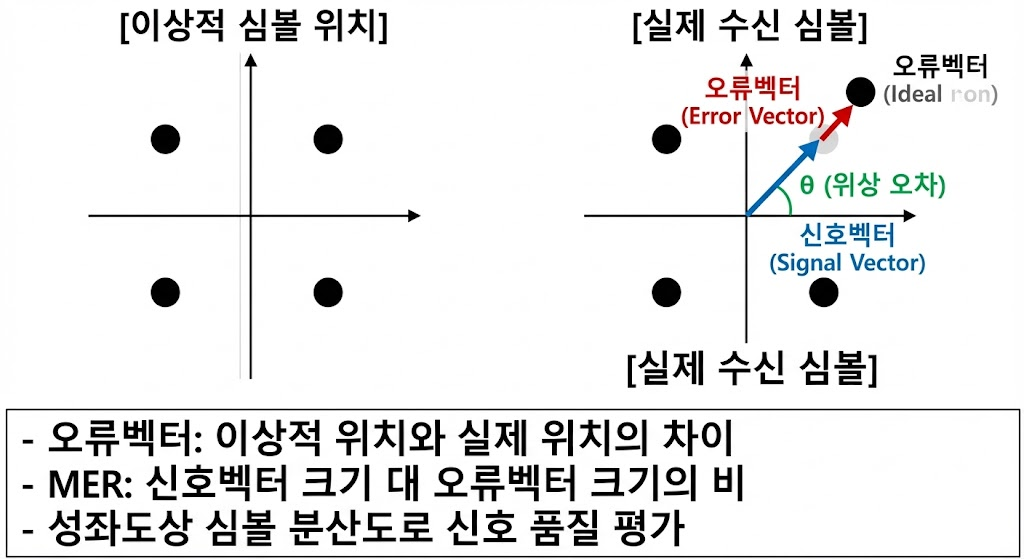

다. MER 성좌도 기반 측정 원리
- 신호 품질 우수 시 변조 심볼이 이상적 위치에 근접 배치
- 간섭 및 잡음 증가 시 심볼이 이상적 위치에서 분산
라. MER 지표의 중요성
| 구분 | 내용 | 비고 |
| 포괄적 측정 | 잡음, 반송파 누출, IQ 진폭 불균형, 위상 잡음 등 모든 신호 손상 포함 | 종합 품질 지표 |
| 디지털 능력 반영 | 디지털 수신기의 이진수 복원 능력 평가 | 복조 성능 측정 |
| 무선주파수 매개변수 | RF 영역에서의 신호 품질 측정(SNR은 베이스밴드) | RF 측정 지표 |
| 조기 경보 기능 | 신호 품질 저하 시 BER보다 먼저 감소하여 사전 경고 | 예방적 모니터링 |
| 임계값 기준 | 64QAM: 23.5dB, 256QAM: 28.5dB(경험적 임계값) | 변조 방식별 차등 |
- 프론트엔드 출력 MER > 38dB, 광노드 > 34dB, 사용자단 > 31dB 권장
- 입출력 MER 차이 3dB 이내 유지가 중계기 성능 기준
3. MER과 BER/SNR 비교
| 구분 | MER (변조오류율) | BER (비트오류율) | SNR (신호대잡음비) |
| 측정 영역 | RF 영역, 복조 후 심볼 레벨 | 비트 레벨, 오류정정 전후 | 베이스밴드 영역 |
| 측정 대상 | 디지털 변조 신호 품질 | 비트 단위 오류율 | 아날로그 신호 품질 |
| 응답 속도 | 신호 열화 시 조기 반응 | MER 악화 후 급격히 증가 | 실시간 신호 레벨 반영 |
| 표현 방식 | dB (높을수록 양호) | 비율 (낮을수록 양호) | dB (높을수록 양호) |
| 적용 시스템 | 디지털 방송/통신 | 디지털 전송 시스템 | 아날로그 시스템 |
4. MER의 중요성 및 활용
ㅇ 디지털 방송 품질 관리의 핵심 지표로서 송신기부터 수신단까지 전 구간 신호 품질 모니터링에 활용되며, BER 악화 이전에 신호 열화를 조기 감지하여 예방적 유지보수 가능
ㅇ DVB-T, ATSC 3.0 등 디지털 방송 표준에서 필수 측정 항목으로 규정되어 네트워크 장비 상태 진단 및 케이블 TV 회선 문제 분석에 광범위하게 사용됨
