<답>
1.개요
- 고궁 등 문화유산에 설치된 CCTV 및 열적외선 카메라 시스템은 낙뢰 및 개폐서지 등 과전압으로 인해 셧다운되어 감시기능 상실 및 화재탐지 실패 초래
- 과전압 발생원인 분석과 설계·시공·운영단계별 체계적 대책 수립을 통해 문화재 보호용 감시시스템의 신뢰성 확보 필요

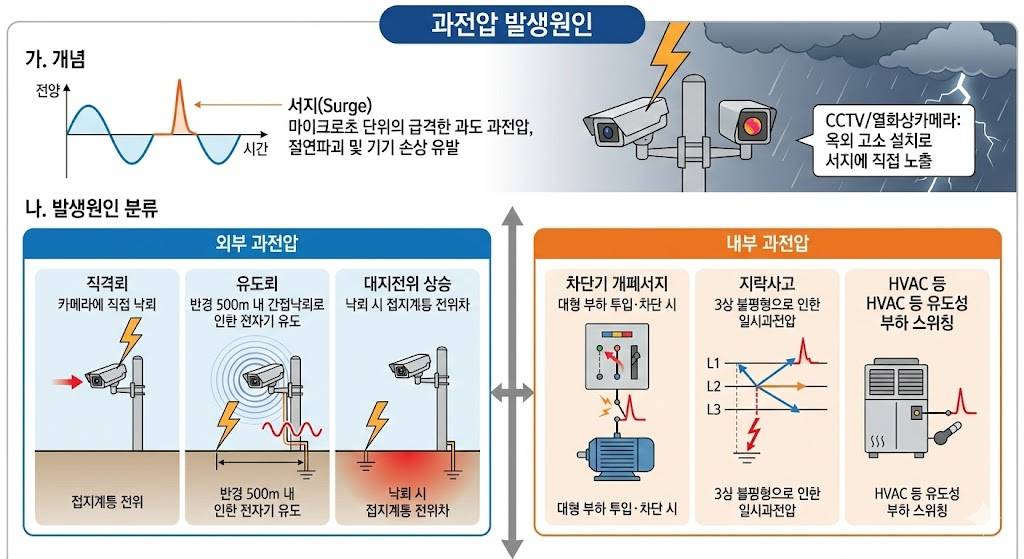

2. 과전압 발생원인
가. 개념
- 서지(Surge)는 마이크로초 단위의 극히 짧은 시간 동안 정상 전압보다 급격히 상승하는 과도 과전압 현상으로 전기시스템 절연파괴 및 기기 손상 유발
- CCTV/열화상카메라는 옥외 고소 설치 특성상 직·간격 낙뢰 및 전원계통 이상에 의한 서지에 직접 노출
나. 발생원인 분류
- 외부 과전압은 직격뢰(카메라에 직접 낙뢰), 유도뢰(반경 500m 내 간접낙뢰로 인한 전자기 유도), 대지전위 상승(낙뢰 시 접지계통 전위차)
- 내부 과전압은 차단기 개폐서지(대형 부하 투입·차단 시), 지락사고(3상 불평형으로 인한 일시과전압), HVAC 등 유도성 부하 스위칭
- 계통 이상은 특고압 선로 지락 시 일시과전압, 수전 저압 3상 선로 지락으로 인한 과전류 발생
다. 영향 및 피해 형태
- 절연파괴는 과도전압이 절연내력 초과 시 케이블 및 기기 절연층 손상, 아크 발생으로 인한 화재 위험
- 기기 손상은 카메라 영상센서, DVR/NVR, 통신모듈 등 반도체 소자 파괴로 셧다운 및 영구 고장 발생
- 누설전류는 SPD 내부소자 열화 시 과도한 누설전류 누적으로 회로 과열 및 2차 화재 유발 가능

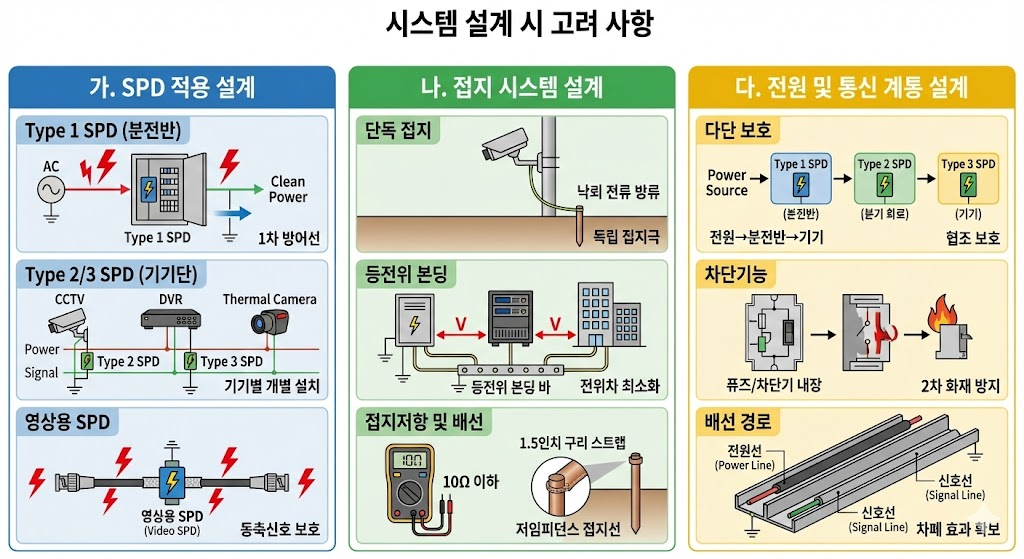

3. 시스템 설계 시 고려 사항
가. SPD(Surge Protector Device) 적용 설계
- Type 1 SPD(분전반)는 AC 전원 인입구에 1차 방어선으로 설치하여 하류 모든 장비를 낙뢰 서지로부터 보호
- Type 2/3 SPD(기기단)는 CCTV 카메라, DVR, 열화상카메라 각 기기별 전원단 및 신호선로에 개별 SPD 설치
- 영상용 SPD는 동축신호 전송라인의 신호선로를 낙뢰 등 각종 과전압으로부터 보호하는 전용 SPD 적용
나. 접지 시스템 설계
- 단독 접지는 카메라 장착 브래킷을 접지봉(독립 접지극)에 연결하여 낙뢰 전류의 안전한 방류 경로 확보
- 등전위 본딩는 전원접지, 신호접지, 구조물 접지를 등전위로 연결하여 접지계통 간 전위차 최소화
- 접지저항은 10Ω 이하 목표, 1.5인치 구리 스트랩 등 저임피던스 접지선 사용으로 서지 에너지 신속 방전
다. 전원 및 통신 계통 설계
- 다단 보호는 전원→분전반→기기 각 단계별 SPD 설치로 계단식 보호 구성, 협조 보호 특성 확보
- 차단기능은 SPD 자체 내부에 일시과전압 과전류 차단용 퓨즈/차단기 내장으로 SPD 고장 시 2차 화재 방지
- 배선 경로는 전원선과 신호선 분리 포설, 금속관 배관 시 접지 연결로 차폐 효과 확보

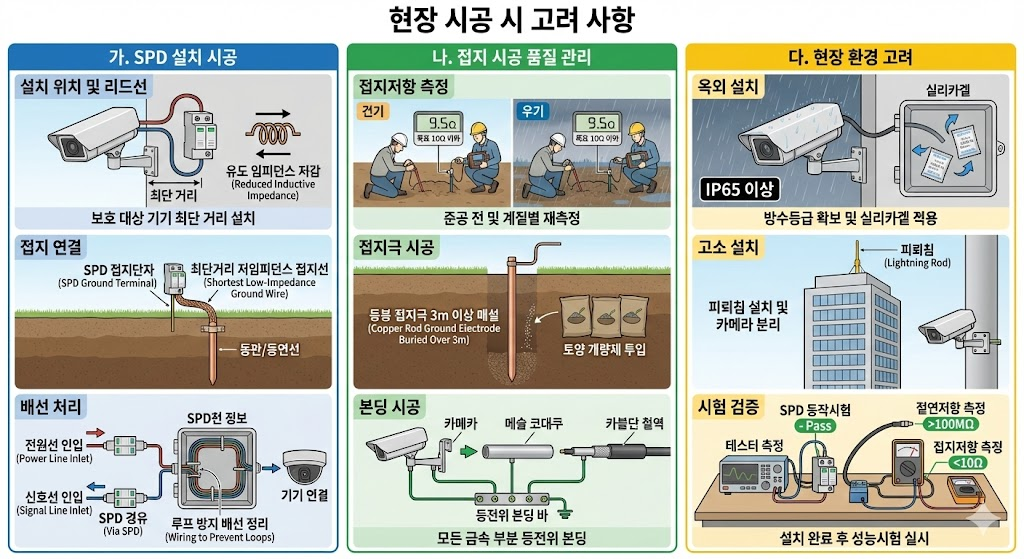

4. 현장 시공 시 고려 사항
가. SPD 설치 시공
- 설치 위치는 SPD를 보호 대상 기기 최단 거리에 설치하여 리드선 길이 최소화(유도 임피던스 저감)
- 접지 연결은 SPD 접지단자를 최단거리 저임피던스 접지선(동판, 동연선)으로 접지 시스템에 연결
- 배선 처리는 전원선 인입부, 신호선 인입부 각각 SPD 경유 후 기기 연결, 루프 방지를 위한 배선 정리
나. 접지 시공 품질 관리
- 접지저항 측정은 준공 전 접지저항 측정(목표 10Ω 이하) 및 우기/건기 계절별 재측정으로 성능 확인
- 접지극 시공은 동봉 접지극 3m 이상 매설, 토양 개량제 투입으로 접지저항 안정화
- 본딩 시공은 카메라 브래킷, 금속관, 케이블 차폐층 등 모든 금속 부분을 등전위 본딩으로 연결
다. 현장 환경 고려
- 옥외 설치는 카메라 및 SPD 함체의 방수등급(IP65 이상) 확보, 밀폐형 함체 내 습기 제거용 실리카겔 적용
- 고소 설치는 건물 또는 조명/전신주 높은 곳 설치 시 피뢰침 설치 및 카메라 금속 구조물과 분리
- 시험 검증은 설치 완료 후 SPD 동작시험, 절연저항 측정, 접지저항 측정 등 성능시험 실시
5. 시스템 운영 중 사고 발생 시 대응 과정
가. 초기 대응(사고 감지 및 격리)
- 고장 감지는 영상 단절, 통신 두절, 화재탐지 오동작 등 이상 징후 모니터링 시스템을 통한 실시간 감지
- 긴급 차단은 2차 피해 방지를 위해 해당 계통 전원 차단, 원격 제어시스템 활용 시 자동 트립 기능 동작
- 현장 출동은 유지보수 인력 긴급 출동하여 육안 점검(탄화흔적, 이상 냄새, 변색 확인)
나. 원인 분석 및 복구
- 손상 부위 확인은 카메라 본체, DVR, SPD, 케이블, 접지선 등 각 구성품별 절연저항·접지저항 측정 및 외관 검사
- SPD 교체는 SPD 내부소자 열화·파손 확인 시 즉시 교체, 교체 전 접지 연결상태 점검
- 회로 복구는 손상된 케이블 교체, 단자 재체결, 절연 복구 후 절연저항 재측정으로 안전성 확인
다. 재발 방지 대책
- 원인 규명은 직격뢰/유도뢰/개폐서지 등 과전압 발생원 분석, 낙뢰 밀도 데이터 및 계통 이상 기록 분석
- 보강 조치는 SPD 용량 상향, 접지저항 개선, 다단 보호 추가, 차폐 강화 등 설계 보완
- 예방 점검은 정기점검(분기 1회) 시 SPD 동작상태, 누설전류, 절연저항, 접지저항 측정 및 열화 진단
- 이력 관리는 사고 발생 일시·원인·조치내역 데이터베이스화하여 유사 사고 예방 및 보험 청구 근거 확보
<끝>
