<답>
1. 개요
- FM은 반송파의 주파수를 신호의 진폭에 비례하여 변화시키는 아날로그 변조 방식
- 잡음에 강하고 고품질 음성 전송이 가능하여 FM 라디오 방송, 무전기, 아날로그 TV 음성 등에 광범위하게 활용
2. FM의 개념 및 주요 특성
가. FM의 개념
- 신호파의 진폭 변화를 반송파의 주파수 변화로 변환하는 각변조(Angle Modulation) 방식
- 변조지수(β)가 크면 광대역 FM(WBFM), 작으면 협대역 FM(NBFM)으로 구분
- 수식: s(t)=Accos(2πfct+2πkf∫m(t)dt), 여기서 kf는 주파수 편이 상수

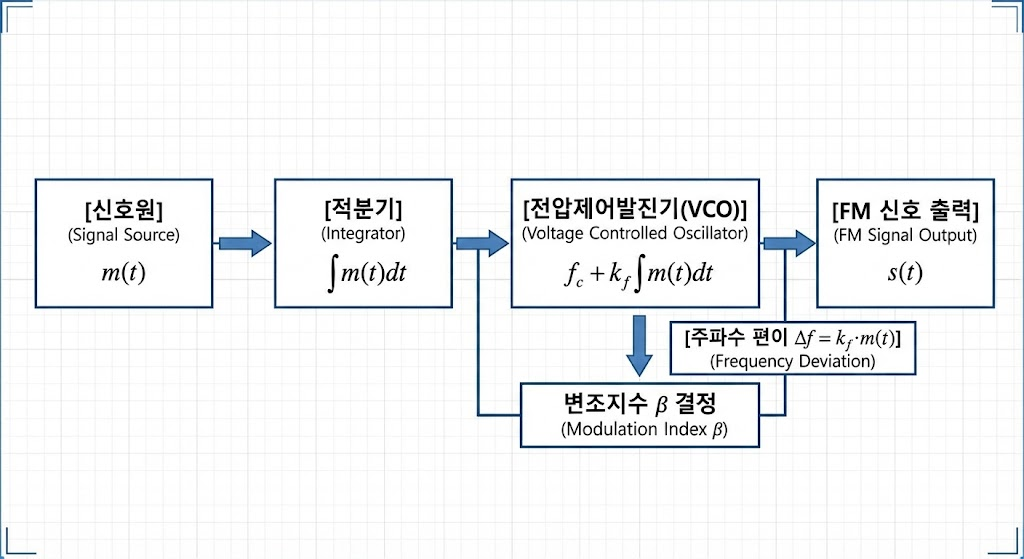

나. FM 신호의 구성도
- 신호파 m(t)를 적분하여 위상 변화로 변환
- VCO가 순시 주파수를 fc+kf⋅m(t)로 생성
- 최대 주파수 편이 Δf와 변조 신호 주파수 fm의 비가 변조지수 β
다. FM의 주요 특성
| 구분 | 내용 | 비고 |
| 진폭 일정성 | 반송파 진폭 일정, 주파수만 변화 | 진폭 리미터로 잡음 제거 가능 |
| 잡음 내성 | AM 대비 우수한 S/N 비 확보 | 임펄스 잡음에 강함 |
| 대역폭 | 카슨 법칙에 의해 광대역 점유 | BW=2(Δf+fm)BW = 2(\Delta f + f_m) |
| 변조지수 | β = Δf/fmf_m, β>1이면 WBFM | 음성품질과 대역폭 trade-off |
| 전력효율 | 일정 전력 전송, 선형 증폭 불필요 | 비선형 증폭기 사용 가능 |
- FM은 주파수 변화로 정보 전달하므로 진폭 잡음에 강인
- 대역폭이 넓어 주파수 활용도는 AM보다 낮음

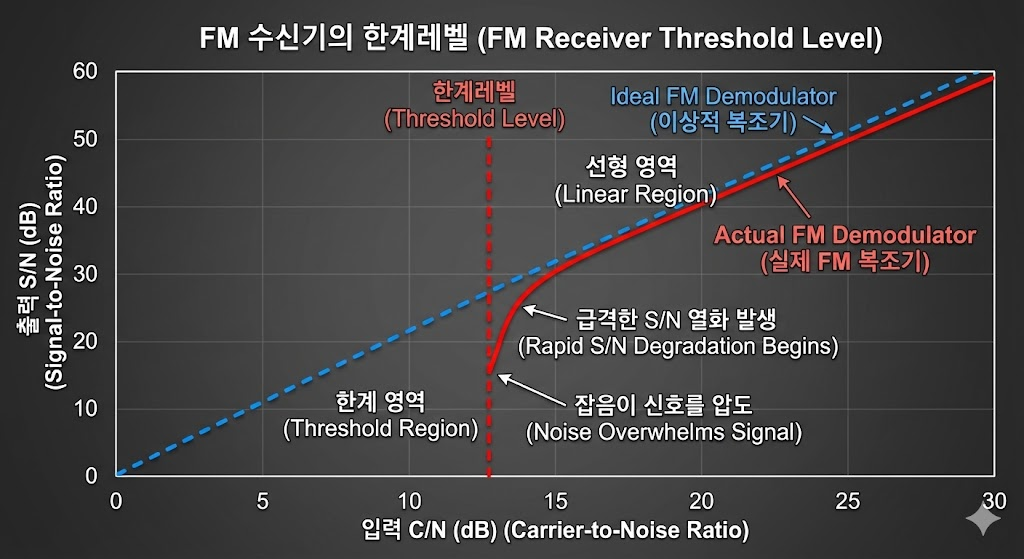

3. 한계레벨(Threshold Level)
가. 한계레벨의 개념
- FM 수신기에서 출력 S/N 비가 급격히 열화되기 시작하는 입력 신호 레벨
- 입력 신호가 한계레벨 이하로 떨어지면 잡음이 신호를 압도하여 복조 성능 저하
- 일반적으로 입력 C/N(Carrier to Noise ratio) 약 10~13dB 부근에서 발생
나. 한계레벨 특성 비교
| 구분 | 한계레벨 이상 | 한계레벨 이하 | 개선방안 |
| 출력 S/N | 선형적 증가 | 급격히 감소 | 프리엠퍼시스 적용 |
| FM 개선도 | 정상 동작 | 개선도 소실 | PLL 복조기 사용 |
| 잡음 특성 | 삼각 잡음 분포 | 백색 잡음 지배 | 수신 안테나 이득 증가 |
| 복조 품질 | 고품질 음성 | 찌그러짐 발생 | 문턱값 확장기 사용 |
| 포획효과 | 강한 신호 선택 | 혼신 발생 | 송신 전력 증대 |

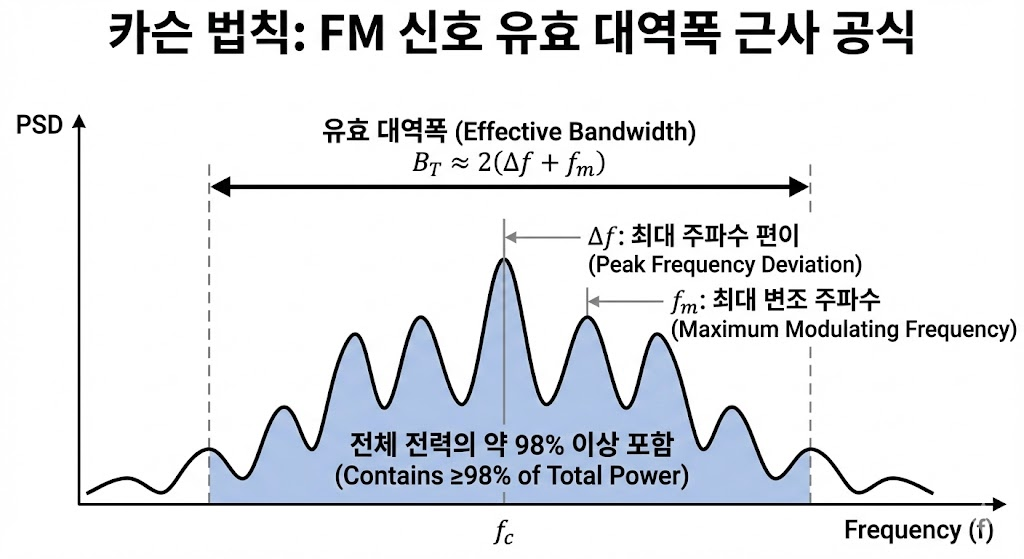

4. 카슨 법칙(Carson's Rule)
가.카슨 법칙의 개념
- FM 신호의 유효 대역폭을 근사적으로 계산하는 공식
- 전체 전력의 약 98% 이상을 포함하는 대역폭 산출
- 공식: BW=2(Δf+fm)=2fm(β+1), 여기서 Δf는 최대 주파수 편이, fm은 최대 변조 주파수
나. 카슨 법칙 적용 비교
| 변조지수(β) | Δf | fm | 대역폭(BW) | 응용 분야 |
| β ≪ 1 (NBFM) | 작음 | 크거나 같음 | ≈ 2fmf_m | 협대역 통신, 무전기 |
| β ≈ 1 | 중간 | 중간 | ≈ 4fmf_m | 음성 통신 |
| β ≫ 1 (WBFM) | 큼 | 작음 | ≈ 2Δf | FM 방송(88-108MHz) |
| β = 5 (FM 방송) | 75kHz | 15kHz | 180kHz | 고품질 음악 방송 |
| β = 2.5 | 5kHz | 2kHz | 14kHz | 협대역 FM 무선 |

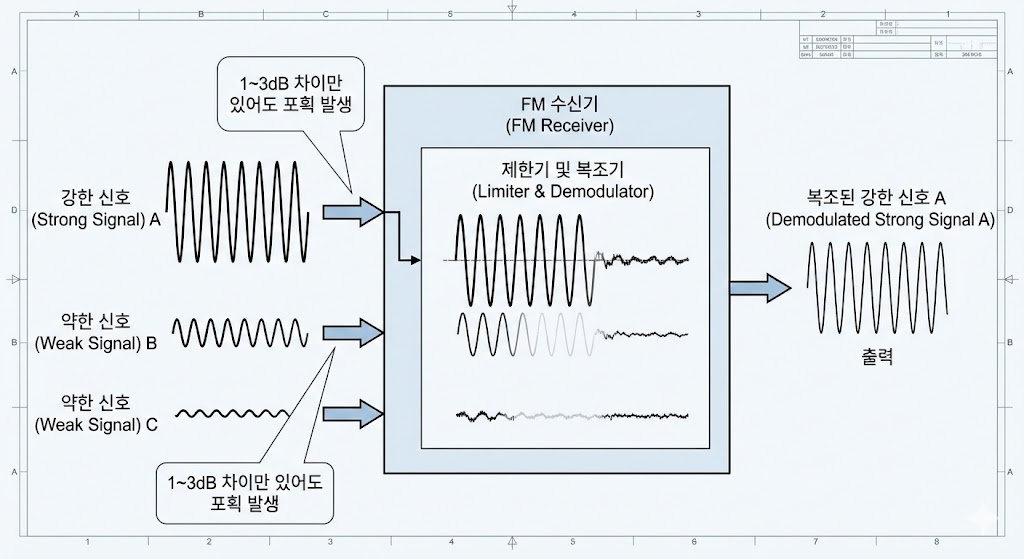

5. 포획효과(Capture Effect)
가. 포획효과의 개념
- FM 수신기가 여러 신호 중 가장 강한 신호만을 선택적으로 복조하는 현상
- 강한 신호가 약한 신호를 억압하여 단일 신호만 출력에 나타남
- 일반적으로 1~3dB 차이만 있어도 강한 신호가 약한 신호를 완전히 포획
나. 포획효과 특성 비교
| 구분 | FM | AM | 비고 |
| 포획효과 존재 | 강함 | 없음 | FM의 고유 특성 |
| 동일채널 혼신 | 강한 신호만 복조 | 두 신호 모두 혼합 | FM이 유리 |
| 신호 레벨 차 | 1~3dB로 포획 | 선형 합성 | FM의 비선형성 |
| 중계기 배치 | 겹침 영역 허용 | 엄격한 분리 필요 | 주파수 재사용 용이 |
| 핸드오버 | 끊김 없는 전환 | 불가능 | 이동통신 적용 |
6. 활용 및 기술 동향
가. FM 기술의 활용 분야
- FM 라디오 방송(88~108MHz), 항공/선박 무선통신, 아마추어 무선(VHF/UHF 대역)
- 무선 마이크, 코드리스 전화기, 위성통신 음성채널 등 광범위한 무선 응용
나. 기술 동향
- 디지털 FM(DAB+, DRM+)으로의 전환으로 스펙트럼 효율성 개선 및 다채널 서비스 제공
- SDR(Software Defined Radio) 기술로 FM 수신기의 소형화 및 다기능화 구현, IoT 센서 네트워크의 저전력 FM 변조 기술 적용 확대
<끝>
