<문> 잡음지수와 신호대잡음비의 관계와 수신품질 개선방안

<답>

1. 개요

• 잡음지수(NF)는 수신기가 신호에 부가하는 잡음의 정도를 나타내는 성능지표
• 신호대잡음비(SNR)와 밀접한 관계로 수신품질 결정하며, 수신기 설계 시 핵심 파라미터로 작용

2. 잡음지수와 신호대잡음비의 관계

가. 개념

• 잡음지수(Noise Figure, NF): 입력 SNR 대비 출력 SNR의 열화 정도를 dB로 표현한 수치
• NF=10log⁡10(F)=10log⁡10SNRinSNRoutNF=10log10(F)=10log10SNRoutSNRin [dB]
• 이상적인 수신기는 NF=0dB, 실제로는 내부 잡음으로 항상 0보다 큼

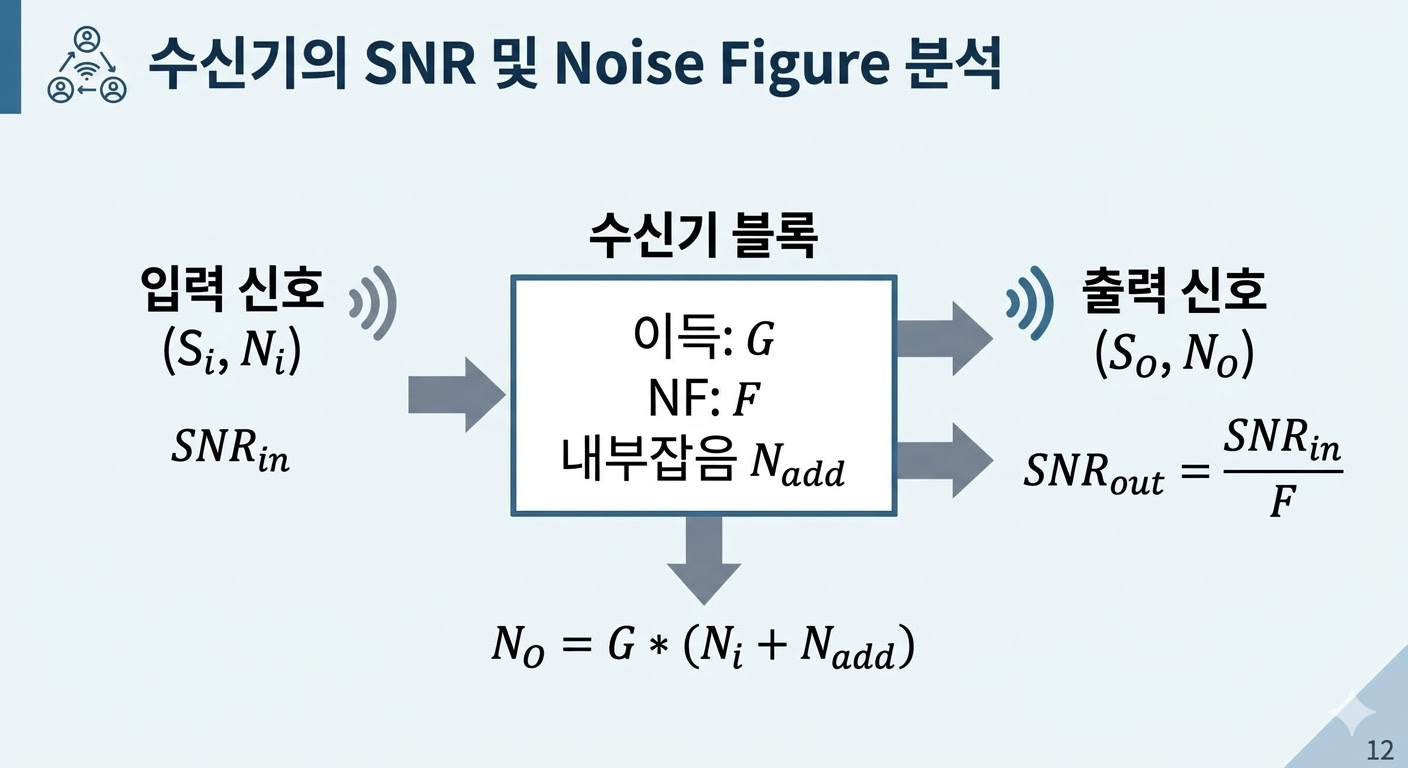

• 입력 SNR은 수신기를 거치며 내부 잡음으로 인해 출력 SNR로 열화
• 잡음지수 F = SNRin/SNRout 관계식으로 수신기 품질 평가
• 출력 잡음전력: No=GkTB(F−1)+GNiNo=GkTB(F−1)+GNi

나. 관계식 및 특징

구분	내용	비고
SNR 관계식	SNRout=FSNRin	F는 잡음지수(선형값)
등가잡음온도	T e=T0(F−1)	T₀=290K(표준온도)
다단증폭기	Ftotal=F1+F2−1/ G1 + F3−1 /G1G2	Friis 공식
민감도 관계	Pmin=kTBF⋅SNRmin	최소 수신전력
캐스케이드	초단 NF가 전체 NF 지배	저잡음증폭기(LNA) 중요

• 잡음지수가 낮을수록 우수한 수신기 성능 의미
• 다단 증폭 시 초단 증폭기의 NF와 이득이 전체 성능 결정

3. NF 및 SNR 비교

구분	잡음지수(NF)	신호대잡음비(SNR)	차이점
정의	SNR 열화율 [dB]	신호/잡음 전력비	NF는 상대, SNR 절대 ​
단위	dB	dB 또는 선형	NF 항상 >0dB​
역할	수신기 품질	전체 링크 품질	NF↑ → SNR↓​
측정점	입력/출력 비교	단일 지점	NF는 시스템 내부​
목표	최소화(저NF)	최대화(고SNR)	상호 반비례​

4. 수신품질 개선 및 동향

• 저잡음 증폭기(LNA) 사용, GaN/GaAs 소재로 NF<1dB 달성을 통해 안테나 지향성 향상 및 대역축소 병행​
• 6G 시대 AI 적응형 NF 최적화 및 MIMO 빔포밍으로 실효 SNR 20dB↑, 실무 5G 네트워크에서 LNA 교체로 커버리지 15% 확대  ​

<끝>
