<답>
1. 개요
- 증폭기 선형성 및 비선형 지표는 입력 신호 대비 출력 신호의 왜곡 정도를 정량화하는 성능 척도
- 선형 증폭기는 입력 신호를 충실히 증폭하나, 비선형 특성으로 인해 왜곡, 혼변조, 상호변조 발생하며 이를 정량적으로 평가하여 시스템 성능 최적화 필요
2. 증폭기 선형성 지표
가. 선형성 개념
- 선형성(Linearity)은 입력과 출력이 비례 관계를 유지하여 주파수 성분 변화 없이 증폭되는 특성

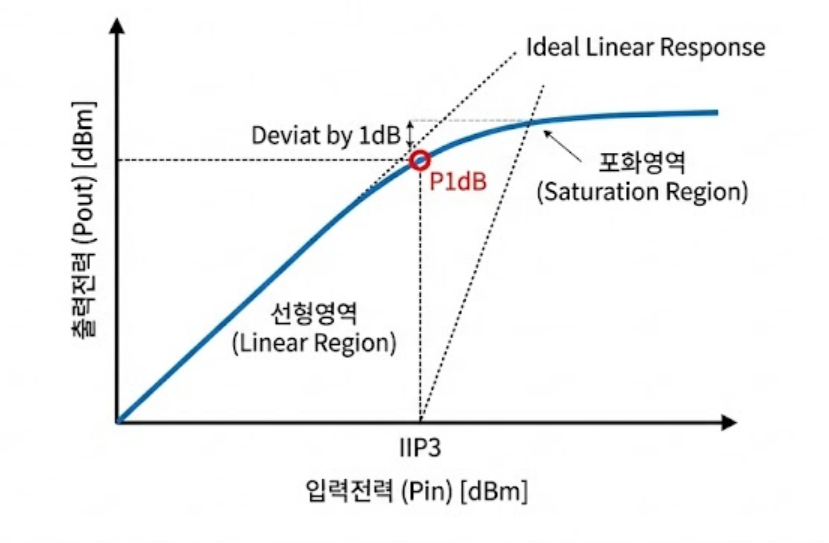

나. 증폭기 입출력 특성 곡선
- 선형 영역은 입력 증가 시 이득(Gain)이 일정하게 유지
- 1dB 압축점(P1dB)은 이득이 1dB 감소하는 지점
- 포화 영역은 출력이 더 이상 증가하지 않는 비선형 영역
- 비선형 왜곡으로 IM3, IM5 등 혼변조 성분 발생
다. 증폭기 선형성 지표
| 지표 | 정의 | 측정 방법 | 영향 | 개선 방안 |
| P1dB | 이득이 1dB 감소하는 출력 전력점 | 단일 톤 입력 시 측정 | 선형 동작 범위 결정 | 백오프 동작, Class A 증폭 |
| IP3 | 3차 혼변조 성분과 기본파가 교차하는 가상 점 | 2-Tone 테스트 | 인접 채널 간섭 | 선형화 기법 적용 |
| ACPR | 인접 채널 대비 신호 채널 전력비 | 스펙트럼 분석기 측정 | 인접 채널 간섭 | 전치 왜곡, DPD |
| THD | 전체 고조파 왜곡률 | 고조파 성분 측정 | 신호 품질 저하 | 부궤환, 선형화 회로 |
| EVM | 이상적 신호 대비 실제 신호 오차 | I/Q 평면상 측정 | 변조 신호 품질 | 위상 잡음 감소, DPD |
- P1dB는 실용적 선형 동작 범위, IP3는 다신호 환경에서 비선형 특성 평가, ACPR은 무선통신 시스템 필수 지표
3. 증폭기의 비선형성 지표
가. 개념
- 비선형성(Non-linearity)은 입력 및 출력 관계가 직선에서 벗어나 테일러 급수의 고차항이 지배적으로 작용하는 특성
- 출력 Vout=a1Vin+a2Vin2+a3Vin3+⋯ 형태로 표현되며, 2차항은 고조파, 3차항은 혼변조 성분 생성
- 선형 영역에서는 a1 항 지배적이나, 대신호 입력 시 고차항 영향으로 이득 압축, 위상 왜곡 발생

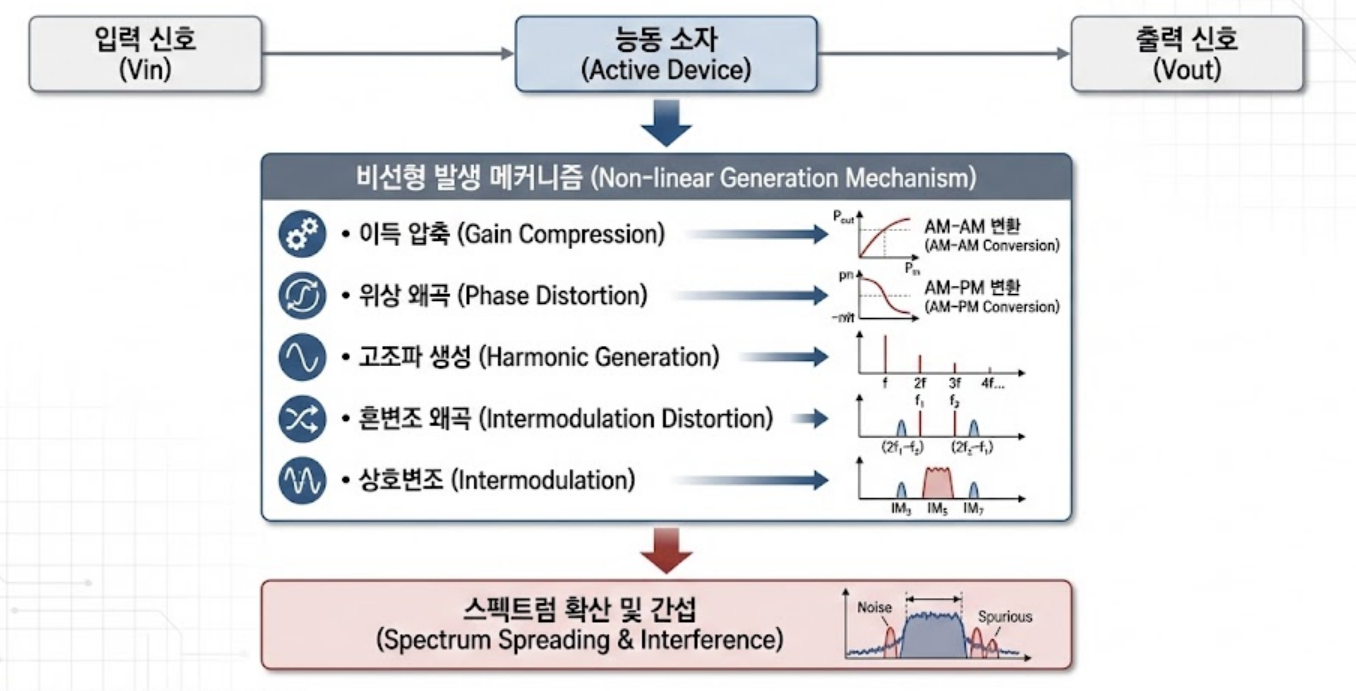

나. 능동소자 비선형성 발생 원리

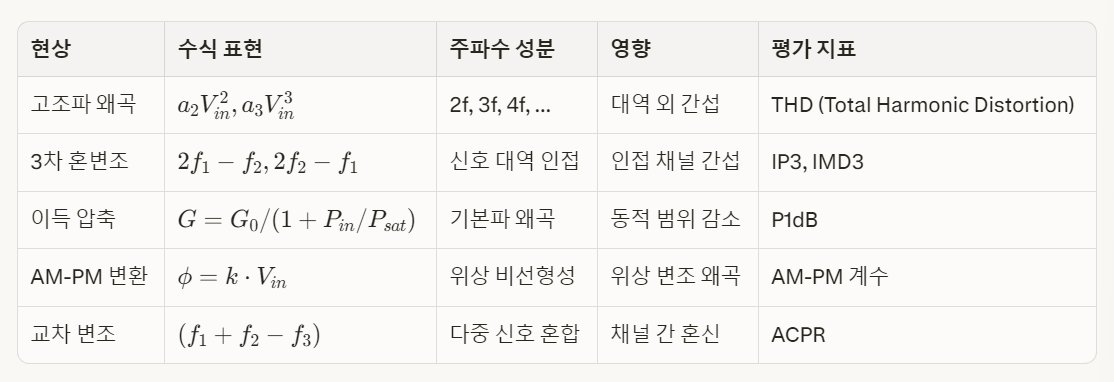

다. 증폭기 비선형 지표
- 3차 혼변조는 입력 전력의 3제곱에 비례하여 증가하므로 소신호에서도 누적 시 문제 야기
4. 선형성 지표와 비선형성 지표 비교
| 구분 | 선형성 지표 (Gain, S-Parameter) | 비선형성 지표 (P1dB, IP3, ACPR) |
| 측정 목적 | 소신호 증폭 특성 평가 | 대신호 왜곡 및 혼변조 평가 |
| 신호 조건 | 소신호(Small Signal) 입력 | 대신호(Large Signal) 입력 |
| 주파수 특성 | 선형 주파수 응답 | 고조파, 혼변조 성분 발생 |
| 측정 방법 | Vector Network Analyzer | Spectrum Analyzer, 2-Tone Test |
| 적용 분야 | RF 회로 설계, 매칭 설계 | 무선통신, 송신기 설계 |
5. 활용 및 기술 동향
- 5G 대역폭 확장과 고차 변조(256QAM) 적용으로 EVM, ACPR 요구 사항 강화, 밀리미터파 증폭기 설계 시 P1dB 및 IP3 최적화 필수
- Digital Pre-Distortion(DPD) 기술로 증폭기 비선형성 보상, GaN 소자 기반 고출력 및 고효율 증폭기 개발, AI 기반 실시간 선형화 알고리즘 적용으로 효율과 선형성 동시 향상 추세
<끝>
