철도 본선 터널 및 선로변에 설치된 비상통신장비의 다음 항목에 대하여 설명 .1) 연선전화와 선로변 통합 인터페이스 통신설비 비교 2) 터널의 재난 및 재해 상황에 대한 대응성 향상을 위한 IoT 시스템 구성

<답>

1. 개요

• 철도 본선 터널 및 선로변 비상통신장비는 열차 운행 중 긴급 상황 발생 시 신속한 구난·구호 활동을 지원하는 통신시스템
• 연선전화, 선로변 통합 인터페이스 통신설비 등 유선 통신설비와 IoT 기반 재난 감지·대응 시스템으로 구성되어 승객 안전과 운영 효율성 제고

2. 연선전화와 선로변 통합 인터페이스 통신설비 비교

가. 개념

• 연선전화(Wayside Telephone): 선로변에 일정 간격으로 설치된 전용 유선 전화로 열차 승무원이 관제센터와 음성 통신하는 아날로그 방식 비상통신수단
• 선로변 통합 인터페이스(Integrated Wayside Interface): IP 기반 디지털 통신망으로 음성·데이터·영상을 통합 전송하며 LTE-R, 광케이블 등 다양한 매체 활용

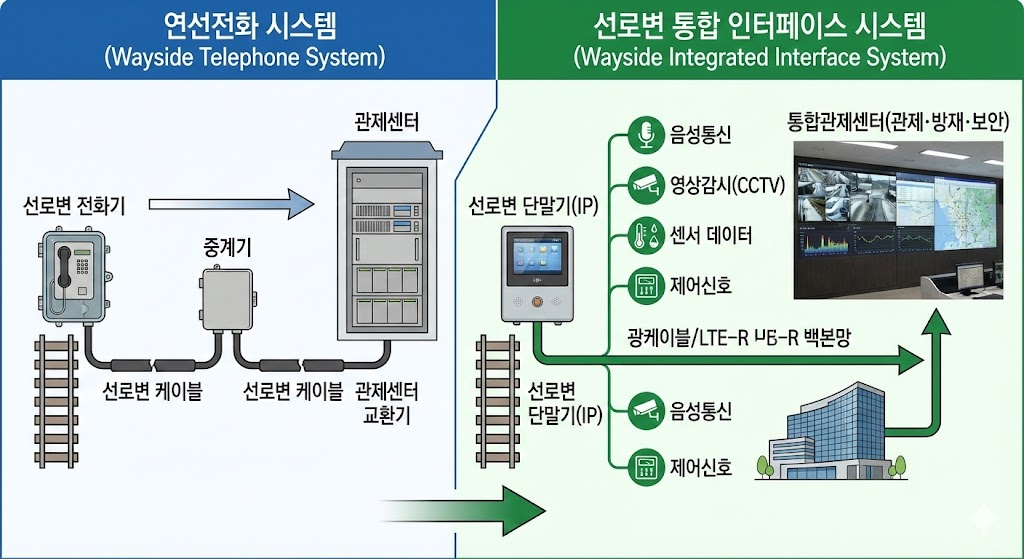

나. 구성도

• 연선전화는 단순 Point-to-Point 아날로그 음성회선 구조, 통합 인터페이스는 멀티미디어 데이터를 IP 패킷으로 전송하는 All-IP 구조
• 통합 인터페이스는 GIS 기반 위치정보, 터널 내 환경센서 데이터를 실시간 연동하여 상황인식 능력 강화

다. 기능 비교

구분	연선전화	선로변 통합 인터페이스
통신방식	아날로그 음성 전용	IP 기반 음성·데이터·영상 통합
전송매체	전용 구리선 케이블	광케이블, LTE-R, Wi-Fi 등 복합
위치인식	수동(전화기 번호 확인)	자동(GPS, GIS 연동)
확장성	제한적(회선 추가 필요)	우수(IP 주소 할당)
유지보수	물리적 점검 필요, 고비용	원격 진단·관리 가능, 저비용

• 연선전화는 설치·운영이 단순하나 단방향 음성통신 한계, 통합 인터페이스는 다중 서비스 제공 및 스마트 관제 지원

3. 연선전화와 선로변 통합 인터페이스 통신설비 비교

구분	연선전화	선로변 통합 인터페이스
기술세대	1세대 아날로그 기술	4세대 디지털 IP 기술
응답속도	수동 호출(10~30초)	자동 호출·위치전송(3~5초)
정보제공	음성정보만 제공	음성+영상+센서데이터+GIS
상호운용성	독립 시스템(폐쇄형)	타 시스템 연계(개방형)
재난대응	현장 상황 구두 전달	실시간 영상·센서 기반 상황판단

4. 터널 재난·재해 대응성 향상을 위한 IoT 시스템 구성

구분	상세 내용
센서 레이어	화재감지(열·연기), 환기(CO/CO₂), 구조(침수·진동), CCTV 등 다종 센서를 터널 내 50~100m 간격 배치하여 실시간 환경 모니터링
네트워크 레이어	LoRaWAN, NB-IoT, Wi-Fi 6 등 저전력 광대역 무선통신으로 센서 데이터를 Edge 게이트웨이 경유하여 관제센터 클라우드 플랫폼에 전송
플랫폼 레이어	AI 기반 이상징후 탐지(화재 예측 알고리즘), 디지털 트윈으로 터널 3D 가시화, 빅데이터 분석으로 사고 패턴 학습 및 예방 시나리오 자동 생성하여 대응시간 50% 단축



<끝>
