<답>
1. 개요
ㅇ 옥외 방송설비는 건물 외부 공간에 음향정보 전달을 위한 시스템
ㅇ 실내단자함에서 양방향 스피커 배선, 방수·내후성 고려한 설치 필요

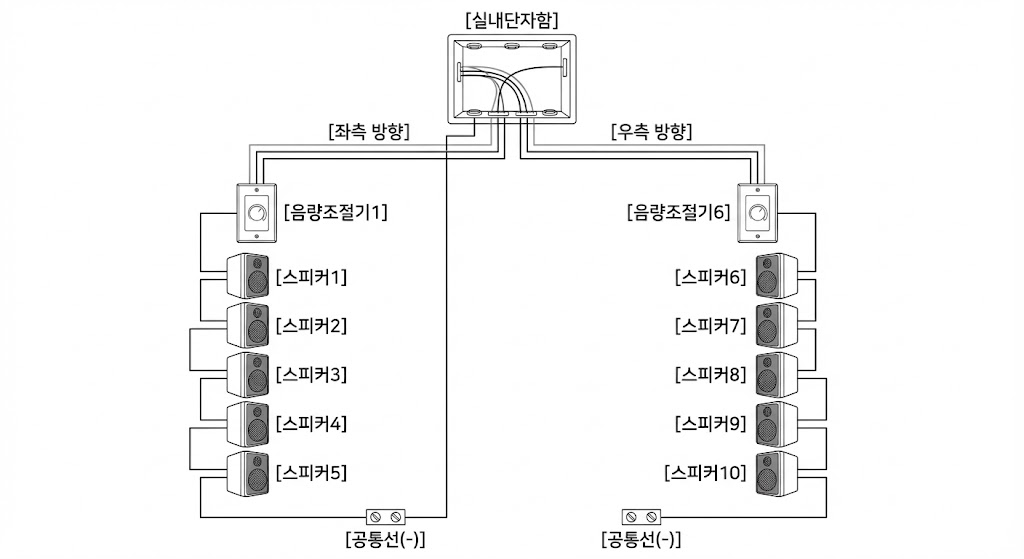

2. 옥외용 스피커 배선 결선도
가. 개념
- 실내단자함에서 양방향 각 5개씩 총 10개 스피커 병렬 연결 방식
- 3선식(공통선, 업무용, 긴급용) 배선으로 음량조절기 경유 구성
나. 결선도 구성
- 업무용(+) → 음량조절기 → 스피커(+) → 공통선(-)으로 회귀
- 긴급용은 화재 시 음량조절기 바이패스하여 직접 스피커 연결
- 각 방향별 병렬 연결로 단선 시 타 스피커 작동 보장
- 1개 회로 길이는 300m 이하로 제한하여 신호 손실 최소화
- HFIX 또는 CCV-S 케이블 사용으로 내후성 확보
다. 주요 기능
| 구분 | 내용 |
| 병렬연결 | - 1개 스피커 고장 시 타 스피커 정상 작동 보장 |
| 3선식 배선 | - 업무용/긴급용 분리로 비상 시 음량조절 우회 |
| 음량조절 | - 각 음량조절기로 구역별 음량 독립 제어 |
| 양방향 구성 | - 좌우 대칭 배치로 광범위 음향 커버리지 확보 |
| 회로분리 | - 각 방향별 독립 회로로 유지보수 용이성 향상 |
4. 방송설비 설치 시 고려사항
- 천장 높이, 음향 특성 고려한 스피커 간격 배치로 에코·잡음 방지
- 습기·먼지 대책, 조명·환기구와 간섭 회피, 화재수신반 연동 구성
- IoT 기반 원격 모니터링, AI 음향 최적화 기술 적용 확대 추세
<끝>
