<답>
1. 개요
- 건축물 내 각 층 또는 구역별 통신·전력·방재 케이블을 집중 배선·관리하는 중간 분배설비
- MDF(주배선반)와 각 층 단말기기 간 연결 매개체 역할 수행, 체계적 케이블 관리 및 유지보수 효율성 제공
2. 통합배선반 설비 구성요소

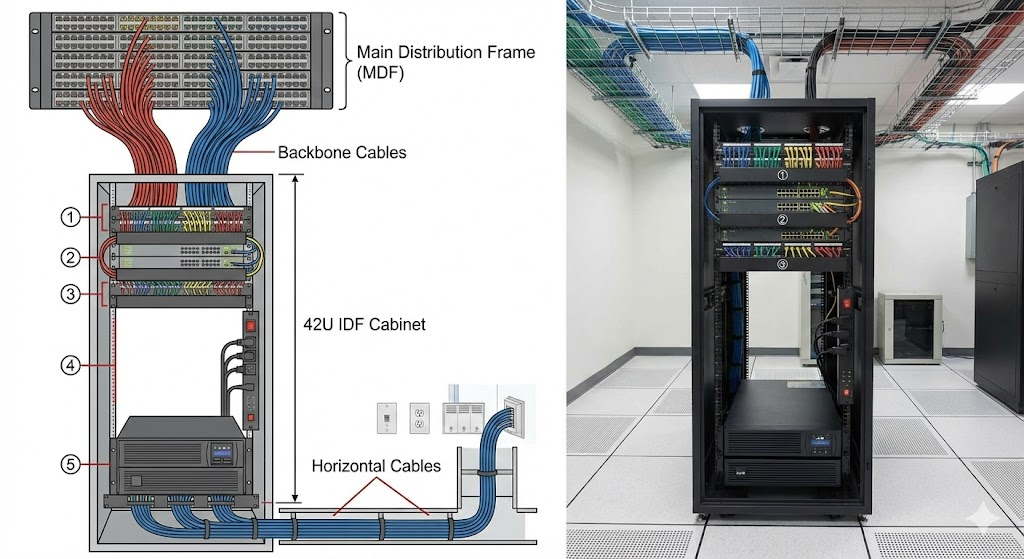

가. 구성도
- MDF로부터 Backbone 케이블 인입 → 패치패널 종단 → 스위치 연결 → 수평배선으로 각 층 단말 분배
- Cable Manager로 케이블 정리, PDU로 전원 공급, UPS로 안정적 전원 보장
나. 구성요소
| 구분 | 주요 내용 |
| Rack/Cabinet(랙/캐비닛) | 각종 통신장비 및 패치패널 설치를 위한 19인치 표준 프레임 |
| Patch Panel(패치패널) | 수평배선과 장비 간 연결점, RJ-45 포트 집적 제공 |
| Switch/Hub | 네트워크 데이터 전송 중계 및 분배 장비 |
다. 구성요소별 기능
| 구성요소 | 주요 기능 |
| Patch Panel | 수평/백본 케이블 종단점, 포트별 연결 관리 |
| Network Switch | 데이터 패킷 전송·분배, VLAN 구성 지원 |
| Cable Manager | 케이블 정리·고정, 유지보수 편의성 향상 |
| PDU | 랙 내 전원 분배, 과전류 차단 보호 |
| UPS | 순간정전 대비 무정전 전원 공급 |
- 패치패널은 TIA-568 표준 준수, 스위치는 PoE 지원 시 IP전화·CCTV 전원 통합 공급 가능
3. 통합배선반과 주배선반(MDF) 비교
| 구분 | IDF(통합배선반) | MDF(주배선반) |
| 설치위치 | 각 층 또는 구역별 분산 설치 | 지하 또는 1층 통신실 집중 설치 |
| 주요역할 | 중간 분배점, 수평배선 연결 | 외부 통신망 인입, 백본 케이블 종단 |
| 관리범위 | 해당 층/구역 단말기기 | 건물 전체 통신 인프라 |
| 장비규모 | 소규모(12U~42U Rack) | 대규모(Full Cabinet, 통신실) |
| 케이블종류 | 수평배선(UTP Cat6 등) | 백본배선(광케이블, Cat6A 등) |
4. 설계 및 설치 시 고려사항
- 위치 선정은 각 층 중앙부 배치로 수평배선 거리 90m 이내 준수, 전용 통신실 또는 Shaft 내 설치
- 전원 및 환경은 독립 전원회로 구성, UPS 백업 용량 산정, 항온항습 유지(20~25℃, 습도 40~60%), 방진·방수 고려
- 확장성 및 관리는 향후 증설 대비 여유 포트 30% 확보, 케이블 라벨링 체계 수립, 도면 및 포트맵 문서화
- 기술 동향은 Cat6A/7 고속 배선 도입, PoE++ 지원 스위치 적용, 스마트빌딩 연계 IoT 센서 네트워크 통합, DCIM 기반 원격 모니터링 확대
<끝>
