1. 개요
ㅇ 정보통신 실시설계는 기본설계를 기반으로 시공에 필요한 상세 도면, 시방서, 물량산출서 등 구체적 시공정보를 작성하는 설계단계
ㅇ 발주자 승인 후 시공자가 즉시 공사 착수 가능한 수준의 설계완성도 확보
ㅇ 설계도서의 법적 구속력을 갖추어 계약 및 시공 근거자료로 활용
2. 정보통신 실시설계의 프로세스별 수행업무

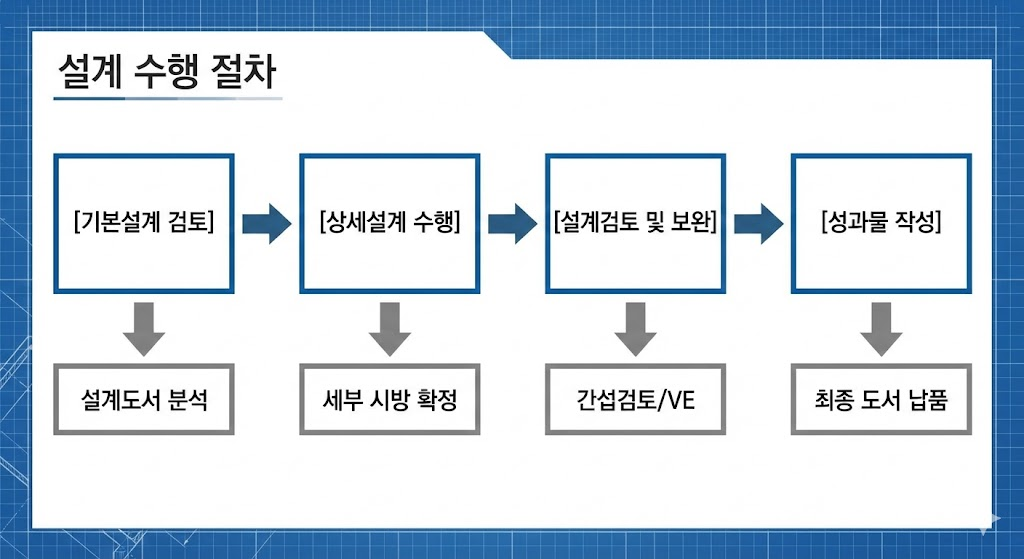

ㅇ 실시설계는 기본설계 검토 → 상세설계 → 설계검토 → 성과물 작성의 4단계로 구성
가. 기본설계 검토 단계
- 기본설계도서(도면, 시방서, 내역서) 타당성 검증 및 오류사항 확인
- 관련법규(전파법, 정보통신공사업법, 건축법 등) 적합성 검토
- 설계변경 필요사항 도출 및 발주자 협의
나. 상세설계 수행 단계
- 시공상세도면 작성: 평면도, 계통도, 배선도, 접속도, 단면도, 상세도 등
- 장비 사양 확정: 제조사별 상세 스펙, 호환성, 확장성 검토
- 시방서 작성: 일반시방서, 전문시방서, 특기시방서 작성
- 물량산출: 장비, 자재, 케이블 등 수량 산출 및 공사비 산정
다. 설계검토 및 보완 단계
- 타 분야(건축, 전기, 기계) 간 간섭사항 조정 및 협의
- VE(Value Engineering) 적용을 통한 최적설계안 도출
- 시공성 검토: 현장 시공조건, 공정계획, 자재수급 검토
- 내부 품질검토 및 발주자 중간보고
라. 성과물 작성 단계
- 최종 설계도서 작성: CAD 도면, 시방서, 내역서, 계산서
- 설계설명서 작성: 설계개요, 시스템 구성, 주요설비 제원
- 품질관리계획서: 시험검사 기준, 품질확보 방안
- 유지관리 지침서: 운영매뉴얼, 장애처리 절차
3. 실시설계와 기본설계 비교
| 항목 | 기본설계 | 실시설계 |
| 설계목적 | 사업타당성 검증 및 개략설계 | 시공에 필요한 상세정보 제공 |
| 설계완성도 | 30~40% 수준의 개념설계 | 90% 이상의 완성설계 |
| 주요 산출물 | 개념도, 시스템 구성도, 개략내역서 | 시공도면, 상세시방서, 정밀물량산출서 |
| 도면 상세도 | 단선도, 블록다이어그램 수준 | 복선도, 배선상세도, 접속도 포함 |
| 활용목적 | 예산확보, 인허가 자료 | 입찰, 계약, 시공 근거자료 |
4. 실시설계 성과물 작성기준 및 기술동향
- 건설기술진흥법」 및 「엔지니어링산업진흥법」에 따른 설계도서 작성기준 준수
- 정보통신공사 표준시방서(국토교통부 제정) 및 전문시방서 작성기준 적용
- BIM(Building Information Modeling) 기반 3차원 설계도서 작성 확대 추세
- 디지털 트윈 기술 접목으로 설계-시공-유지관리 통합 플랫폼 구축 진행 중
<끝>
