<문 > 통신 시설의 접지 목적, 접지저항 100Ω 이하 사례, 접지선 및 접지체 설치방법

<답>

1. 개요

• 통신 시설 접지는 전기적 이상 상태로부터 인체 및 설비를 보호하고, 안정적인 기준전위를 제공하여 통신 품질 확보 및 안전사고 방지를 위한 필수 기술
• 낙뢰, 이상전압, 정전기 등으로부터 장비 보호 및 안정적인 신호 전송을 위한 기준전위 형성이 핵심

2. 통신 시설 접지의 목적

가. 통신 시설 접지의 목적

• 통신 시설 접지는 전기적 안전성 확보, 장비 보호, 신호 품질 향상을 위해 대지와 전기적 연결을 통해 이상전압 및 누설전류를 안전하게 방류하는 기술
• 보안접지, 기능접지, 피뢰접지로 구분되며 각각의 목적에 따라 설계 및 시공

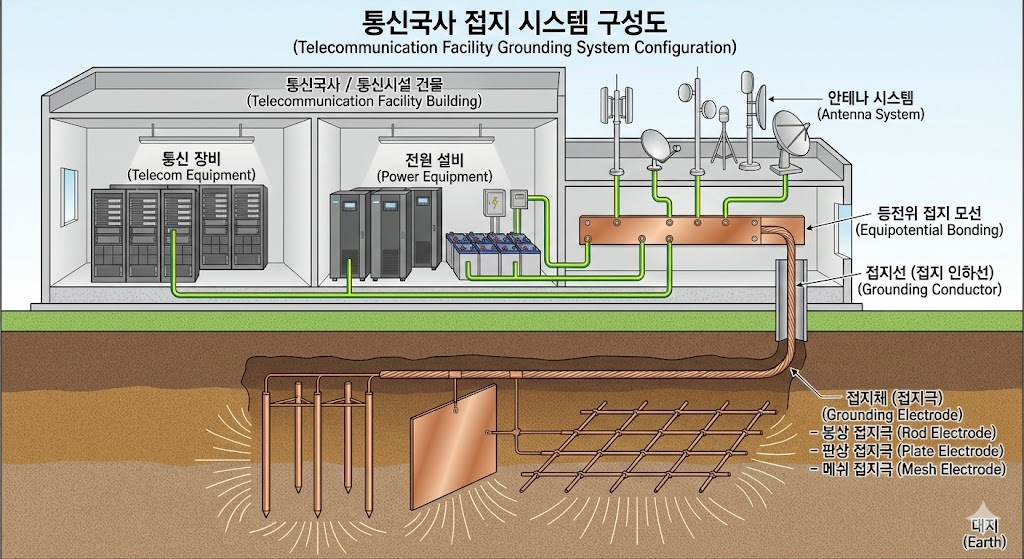

ㅇ 접지 시스템 구성도

• 등전위 접지 모선을 통해 모든 설비를 단일 접지점으로 연결하여 전위차 발생 방지
• 접지선은 최단거리로 직선 시공하며, 접지체는 토양 조건에 따라 적절한 형태 선정
• 피뢰 시스템과 통신 접지를 분리하여 낙뢰 시 역류전압으로부터 통신장비 보호

나. 접지의 주요 기능

구분	목적	접지저항  기준	적용 대상	비고
보안접지	감전사고 방지, 인체 보호	10Ω 이하	통신장비 외함, 금속 구조물	안전성 최우선
기능접지	신호 기준전위, 노이즈 저감	10Ω 이하	통신장비 신호 그라운드	통신 품질 확보
피뢰접지	낙뢰 전류 방류	10Ω 이하	피뢰침, SPD	순간 대전류 처리
특별 3종 접지	저압 전로 보호	100Ω 이하	변압기 중성점, 저압 전로	전력 계통 보호
단독 접지	특수 장비 보호	용도별 상이	정밀 측정기, 의료기기	전위차 방지

• 보안접지와 기능접지는 통합 접지 방식으로 시공하여 접지 임피던스 최소화 필요
• 피뢰접지는 별도 접지 또는 통합 접지 후 SPD(Surge Protective Device)를 통한 격리 필수

3. 접지저항 100Ω 이하 적용 사례

구분	10Ω 이하	100Ω 이하	150Ω 이하	적용 고려사항
적용 대상	통신국사, 기지국, 데이터센터, 피뢰설비	특별 3종 접지(변압기 중성점), 소규모 통신시설	간이 통신시설, 임시 설비	시설 중요도 및 전압 등급
안전성 수준	최고 (대전류 방류)	중간 (일반 누설전류 처리)	낮음 (최소 요구사항)	인명 안전 우선
시공 난이도	높음 (심타 접지, 화학처리)	중간 (일반 접지극)	낮음 (단순 접지극)	토양 저항률 영향
비용	고비용 (다수 접지극, 접지저항 저감제)	중비용 (표준 시공)	저비용 (최소 시공)	예산 대비 효과
유지보수	정기 측정 필수 (연 1회 이상)	정기 측정 권장 (연 1회)	필요시 측정	접지저항 변동 관리

4. 접지선 및 접지체 설치방법

• 접지선은 단면적 16mm² 이상 연동선(나선) 또는 동등 이상 도체를 사용하며, 최단거리 직선 시공 및 기계적 손상 방지를 위한 보호관 설치가 핵심
• 접지체는 토양 저항률 측정 후 봉상(1.5~3m), 판상(0.9×0.9m 이상), 메쉬(Mesh) 접지 중 선정하며, 접지저항 저감제 사용 및 다점 접지 병렬 연결로 목표 저항값 달성

<끝>
